0.8-2.6GHz 偏置馈电型天馈防雷器

文章出处:深圳市雷欧力电子科技有限公司 发布时间:2026-02-26 15:44:40


0.8-2.6GHz 偏置馈电型天馈防雷器

GPS天线防雷器 / 天馈浪涌保护器 / 基站天线避雷器

1. 产品概述

OK-N2.6/JK系列是一款专为射频通信系统设计的复合型天馈电涌保护器天馈防雷器)。该产品覆盖0.8-2.6GHz宽频段,采用IP67级防水铝合金外壳,内置高速过压保护器件,支持直流馈电(DC Pass)功能,可同时传输射频信号和远程供电电流。适用于移动通信基站、GPS基站、卫星通信、雷达及微波系统,为塔顶放大器、有源天线等设备提供可靠的雷电浪涌防护

天馈浪涌保护器安装于防雷分区LPZ0A-1及后续分区,满足室外恶劣环境应用需求。产品提供5V馈电电压,适用于GPS有源天线、塔顶放大器等需要远程供电的射频设备。

特性

描述

宽频覆盖

0.8-2.6GHz,适用于主流通信频段

低插入损耗

≤0.15dB,保证信号传输质量

低驻波比

VSWR ≤1.1,阻抗匹配优异

大通流容量

最大放电电流25kA (8/20μs)

偏置馈电

DC Pass,支持5V/4A远程供电

超低残压

20kA冲击下残压≤15V,保护精密射频器件

快速响应

响应时间≤25ns

高防护等级

IP67,防雨防尘,适合室外安装

N型接口

提供公-母或母-母两种配置

2. 功能特点

3. 技术参数

3.1 电气规格

参数

符号

数值

单位

条件/备注

频率范围

f

0.8-2.6

GHz

800-2600MHz

特性阻抗

Z

50

Ω

-

额定工作电压

Un

5

Vdc

直流馈电电压

最大持续工作电压

Uc

6

Vdc

-

额定电流

IL

4

A

DC

标称放电电流

In

20

kA

8/20μs波形

最大放电电流

Imax

25

kA

8/20μs波形

电压保护水平

VPR

≤15

V

8/20μs @20kA

电压保护水平

VPR

≤10

V

1.2/50μs @4kV

响应时间

Ta

≤25

ns

-

插入损耗

IL

≤0.15

dB

全频段

驻波比

VSWR

≤1.1

-

全频段

输入功率

Pmax

300

W

CW

串联阻抗

Zs

0.5±20%

Ω

-

残余能量

E

20

μJ

8/20μs @3kA

3.2 机械规格

参数

规格

接口类型

N型公-(JK) / N型母-(KK)

外壳材料

铝合金,阳极氧化

接地要求

接地线截面积≥4mm²,接地电阻≤4Ω

外形尺寸

92 × 82 × 33.5 mm (不含接头)

重量

278g

3.3 环境规格

参数

数值

工作温度范围

-40℃ ~ +85℃

相对湿度

30% ~ 90%

海拔高度

≤4000m

防护等级

IP67

阻燃等级

UL94 V-0

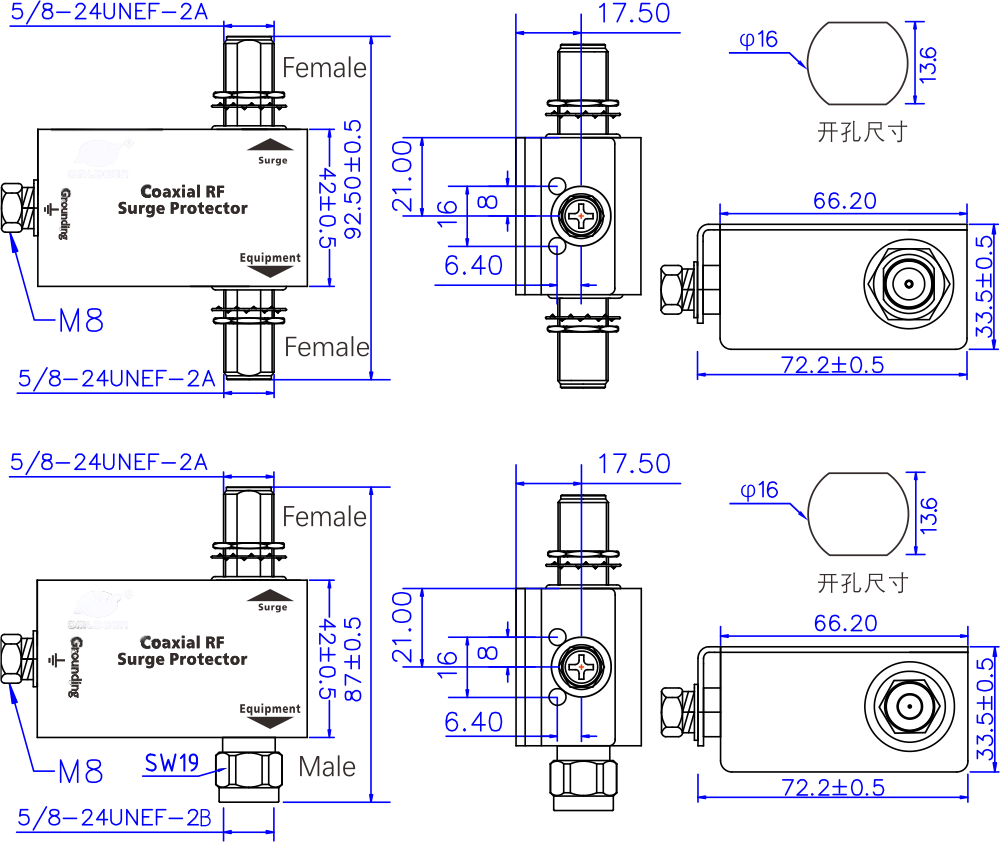

4. 产品结构与尺寸

外形尺寸图:

1772091855653283.png5. 性能曲线

5.1 驻波比 vs 频率

· 全频段 VSWR < 1.1

· 典型值:800MHz: 1.05 / 1800MHz: 1.08 / 2600MHz: 1.10

5.2 插入损耗 vs 频率

· 全频段 IL < 0.15dB

· 典型值:800MHz: 0.08dB / 1800MHz: 0.12dB / 2600MHz: 0.14dB

5.3 电压保护水平特性

· 8/20μs 20kA冲击下,残压≤15V (典型值13V)

· 1.2/50μs 4kV冲击下,残压≤10V (典型值8V)

· 残余能量仅20μJ,对后级设备冲击极小

6. 符合标准

本产品设计符合以下标准:

标准编号

标准名称

IEC 61643-21

低压电涌保护器 - 21部分:电信和信号网络用SPD

GB/T 18802.21

电信和信号网络的电涌保护器

YD/T 1542

通信基站用天馈浪涌保护器技术要求

ITU-T K.20

电信交换设备过电压过电流防护

7. 典型应用

应用领域

说明

GPS基站

保护GPS接收机,支持5V有源天线馈电

移动通信基站

2G/3G/4G/5G基站,保护塔顶放大器(TMA)

卫星通信地面站

L/S波段卫星收发系统

雷达系统

微波雷达、气象雷达馈线保护

微波通信

点对点微波中继站

无线数据传输

WLANWiMAX室外单元

8. 安装指南

8.1 安装位置

天馈防雷器应串接在天线与被保护设备之间的馈线上,尽可能靠近设备输入端。为获得最佳保护效果,可在天线输出端和设备输入端各安装一级天馈浪涌保护器

8.2 接线方向

本产品区分输入端和输出端:

· 输入端(浪涌端):连接天线方向

· 输出端(设备端):连接被保护设备

注意:请勿接反,否则保护效果将显著降低。

8.3 接地要求

1. 接地导线截面积≥4mm²,长度尽可能短

2. 接地电阻≤4Ω(通信基站要求≤1Ω

3. 接地线应与防雷系统接地母线可靠连接

4. 确保接地回路无弯折,减少感抗

8.4 防水处理

尽管产品具备IP67防护等级,室外安装时仍需采取以下措施:

· 接头处使用防水胶带缠绕

· 或使用热缩管密封

· 安装时避免雨水沿馈线流入防雷器

9. 维护与故障排查

现象

可能原因

处理方法

信号中断

防雷器损坏

拆除防雷器直通测试,如恢复正常则更换

供电异常

馈电通路故障

检查直流通路是否正常

驻波比升高

接头松动或进水

检查并重新紧固接头,干燥处理

无保护功能

内部器件失效

更换同型号基站天线避雷

维护建议

· 雷雨季节前检查接地连接和外观状态

· 2年或遭受强雷击后检查性能

· 本产品无内置指示灯,需定期巡检

型号

接口配置

馈电电压

描述

OK-N2.6/JK

N型公-

5Vdc

0.8-2.6GHz, 25kA, DC Pass

OK-N2.6/KK

N型母-

5Vdc

0.8-2.6GHz, 25kA, DC Pass

10. 订购信息

标准配件

· 天馈防雷器本体 ×1

· 安装手册 ×1

· 接地线(可选配件)

11. 安全注意事项

⚠️警告

· 安装前必须确认系统已断电

· 严禁在雷雨天气进行安装作业

· 确保接地系统完好,接地电阻达标

· 本产品不提供防直接雷击保护,需配合外部避雷针系统

· 更换时必须使用同规格型号产品

12. 性能测试数据摘要

测试项目

测试条件

测试结果

插入损耗

0.8-2.6GHz

0.08-0.15dB

驻波比

0.8-2.6GHz

1.05-1.10

雷电冲击

8/20μs 20kA

残压13V (典型)

雷电冲击

1.2/50μs 4kV

残压8V (典型)

残余能量

8/20μs @3kA

20μJ

馈电能力

DC 5V @4A

通过

防水测试

IP67标准

通过

温度循环

-40℃ ~ +85℃

通过
