800-2600MHz 偏置馈电型天馈防雷器
GPS天线防雷器 / 天馈浪涌保护器 / 基站天线避雷器
1. 产品概述
OK-N826/JK 系列是一款专为射频通信系统设计的复合型天馈电涌保护器（天馈防雷器）。该产品覆盖800-2600MHz宽频段，采用IP67级防水铝合金外壳，内置高速过压保护器件，支持直流馈电（DC Pass）功能，可同时传输射频信号和远程供电电流。适用于移动通信基站、GPS基站、卫星通信、雷达及微波系统，为塔顶放大器、有源天线等设备提供可靠的雷电浪涌防护。
天馈浪涌保护器安装于防雷分区LPZ0A-1及后续分区，满足室外恶劣环境应用需求。
2. 功能特点
特性 | 描述 |
宽频覆盖 | 800-2600MHz，适用于主流通信频段 |
低插入损耗 | ≤0.15dB，保证信号传输质量 |
低驻波比 | VSWR ≤1.1，阻抗匹配优异 |
大通流容量 | 最大放电电流25kA (8/20μs) |
偏置馈电 | DC Pass，60Vdc/4A，支持远程供电 |
快速响应 | 响应时间≤25ns，残压低 |
高防护等级 | IP67，防雨防尘，适合室外安装 |
N型接口 | 提供母-母或公-母两种配置 |
3. 技术参数
3.1 电气规格
参数 | 符号 | 数值 | 单位 | 条件/备注 |
频率范围 | f | 800-2600 | MHz | - |
特性阻抗 | Z | 50 | Ω | - |
额定工作电压 | Un | 60 | Vdc | 直流馈电电压 |
最大持续工作电压 | Uc | 78 | Vdc | - |
额定电流 | IL | 4 | A | DC |
标称放电电流 | In | 20 | kA | 8/20μs波形 |
最大放电电流 | Imax | 25 | kA | 8/20μs波形 |
电压保护水平 | VPR | ≤160 | V | 8/20μs @20kA |
电压保护水平 | VPR | ≤120 | V | 1.2/50μs @4kV |
响应时间 | Ta | ≤25 | ns | - |
插入损耗 | IL | ≤0.15 | dB | 全频段 |
驻波比 | VSWR | ≤1.1 | - | 全频段 |
输入功率 | Pmax | 300 | W | CW |
串联阻抗 | Zs | 0.5±20% | Ω | - |
残余能量 | E | 2.5 | mJ | 8/20μs @3kA |
3.2 机械规格
参数 | 规格 |
接口类型 | N型母-母 (KK) / N型公-母 (JK) |
外壳材料 | 铝合金，阳极氧化 |
接地要求 | 接地线截面积≥4mm²，接地电阻≤4Ω |
外形尺寸 | 92 × 82 × 33.5 mm (不含接头) |
重量 | 278g |
3.3 环境规格
参数 | 数值 |
工作温度范围 | -40℃ ~ +85℃ |
相对湿度 | 30% ~ 90% |
海拔高度 | ≤4000m |
防护等级 | IP67 |
阻燃等级 | UL94 V-0 |

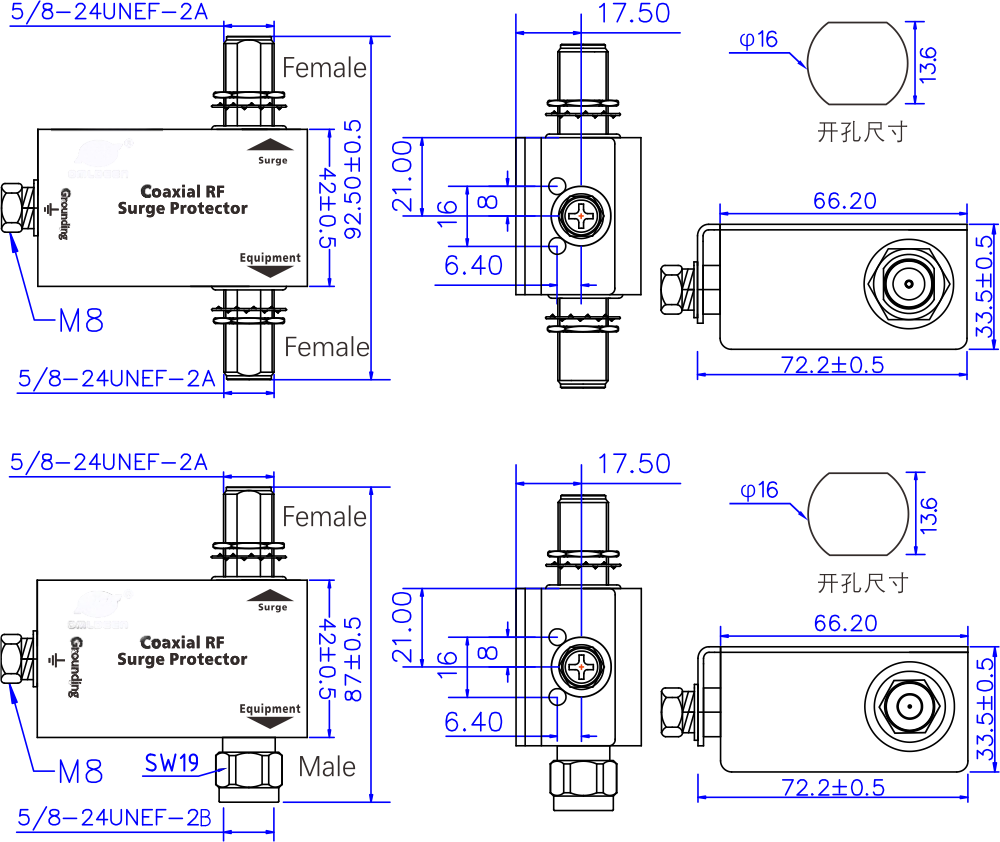

4. 产品结构与尺寸
外形尺寸图：
5. 性能曲线
5.1 驻波比 vs 频率
· 全频段 VSWR < 1.1
· 典型值：800MHz: 1.05 / 1800MHz: 1.08 / 2600MHz: 1.10
5.2 插入损耗 vs 频率
· 全频段 IL < 0.15dB
· 典型值：800MHz: 0.08dB / 1800MHz: 0.12dB / 2600MHz: 0.14dB
5.3 电压保护水平特性
· 8/20μs 20kA冲击下，残压≤160V
· 1.2/50μs 4kV冲击下，残压≤120V
6. 符合标准
本产品设计符合以下标准：
标准编号 | 标准名称 |
IEC 61643-21 | 低压电涌保护器 - 第21部分：电信和信号网络用SPD |
GB/T 18802.21 | 电信和信号网络的电涌保护器 |
YD/T 1542 | 通信基站用天馈浪涌保护器技术要求 |
ITU-T K.20 | 电信交换设备过电压过电流防护 |
7. 典型应用
应用领域 | 说明 |
GPS基站 | 保护GPS接收机，支持有源天线馈电 |
移动通信基站 | 2G/3G/4G/5G基站，保护塔顶放大器(TMA) |
卫星通信地面站 | L/S频段卫星收发系统 |
雷达系统 | 微波雷达、气象雷达馈线保护 |
微波通信 | 点对点微波中继站 |
无线数据传输 | WLAN、WiMAX室外单元 |
8. 安装指南
8.1 安装位置
天馈防雷器应串接在天线与被保护设备之间的馈线上，尽可能靠近设备输入端。为获得最佳保护效果，可在天线输出端和设备输入端各安装一级天馈浪涌保护器。
8.2 接线方向
本产品区分输入端和输出端：
· 输入端（浪涌端）：连接天线方向
· 输出端（设备端）：连接被保护设备
注意：请勿接反，否则保护效果将显著降低。
8.3 接地要求
1. 接地导线截面积≥4mm²，长度尽可能短
2. 接地电阻≤4Ω（通信基站要求≤1Ω）
3. 接地线应与防雷系统接地母线可靠连接
4. 确保接地回路无弯折，减少感抗
8.4 防水处理
尽管产品具备IP67防护等级，室外安装时仍需采取以下措施：
· 接头处使用防水胶带缠绕
· 或使用热缩管密封
· 安装时避免雨水沿馈线流入防雷器
9. 维护与故障排查
现象 | 可能原因 | 处理方法 |
信号中断 | 防雷器损坏 | 拆除防雷器直通测试，如恢复正常则更换 |
供电异常 | 馈电通路故障 | 检查直流通路是否正常 |
驻波比升高 | 接头松动或进水 | 检查并重新紧固接头，干燥处理 |
无保护功能 | 内部器件失效 | 更换同型号基站天线避雷器 |
维护建议：
· 雷雨季节前检查接地连接和外观状态
· 每2年或遭受强雷击后检查性能
· 指示灯型可选，本产品无内置指示灯，需定期巡检
10. 订购信息
型号 | 接口配置 | 描述 |
OK-N826/KK | N型母头 - 母头 | 800-2600MHz, 25kA, DC Pass, 60V |
OK-N826/JK | N型公头 - 母头 | 800-2600MHz, 25kA, DC Pass, 60V |
标准配件：
· 天馈防雷器本体 ×1
· 安装手册 ×1
· 接地线（可选配件）
11. 安全注意事项
⚠️警告
· 安装前必须确认系统已断电
· 严禁在雷雨天气进行安装作业
· 确保接地系统完好，接地电阻达标
· 本产品不提供防直接雷击保护，需配合外部避雷针系统
· 更换时必须使用同规格型号产品
12. 性能测试数据摘要
测试项目 | 测试条件 | 测试结果 |
插入损耗 | 800-2600MHz | 0.08-0.15dB |
驻波比 | 800-2600MHz | 1.05-1.10 |
雷电冲击 | 8/20μs 20kA | 残压152V (典型) |
雷电冲击 | 1.2/50μs 4kV | 残压118V (典型) |
馈电能力 | DC 60V/4A | 通过 |
防水测试 | IP67标准 | 通过 |
温度循环 | -40℃ ~ +85℃ | 通过 |
