现场防爆仪表信号防雷器：工业安全的关键防线

引言

在石油、化工、天然气等易燃易爆工业环境中，现场仪表（如压力变送器、温度传感器、流量计等）承担着过程控制的重要任务。然而，这些仪表往往安装在户外，通过信号电缆连接至控制室，极易遭受雷电感应浪涌的侵袭。一旦浪涌沿信号线侵入，不仅可能导致精密仪表损坏、生产中断，更严重的是可能产生火花，引发爆炸事故。现场防爆仪表信号防雷器正是为解决这一痛点而设计的专用防护设备，它兼具防爆认证与浪涌保护功能，为工业控制系统构筑起安全屏障。

一、现场防爆仪表信号防雷器概述

1.1 什么是现场防爆仪表信号防雷器？

现场防爆仪表信号防雷器是一种专门安装在现场仪表端（而非控制柜内）的浪涌保护装置，通常直接连接在仪表的电气接口处。它采用不锈钢或防爆外壳封装，具备Exd隔爆或Exia本安防爆认证，能够在危险区域安全运行。

与普通信号防雷器不同，现场防爆仪表信号防雷器需要同时满足两个核心要求：一是具备足够的浪涌通流能力（通常为10-20kA，8/20μs波形），将雷电感应电压限制在仪表安全范围内；二是通过国家防爆认证，确保在正常工作及故障条件下不会成为点燃源。

1.2 核心功能特点

防爆安全：获得Exd II CT6或Exia II CT4等防爆认证，适用于Zone 1/2危险区域

高防护等级：外壳防护等级达IP65-IP67，可抵御雨淋、粉尘侵入

大通流能力：标称放电电流10kA，最大可达20kA（8/20μs）

多种接口：提供M20×1.5、1/2NPT、PG13.5等工业标准螺纹接口，安装便捷

低插入损耗：对4-20mA模拟信号、RS485数字信号影响极小

二、典型应用场景

2.1 石油化工行业

在炼油厂、化工厂的储罐区、反应装置区，大量采用压力变送器、液位计、温度传感器等现场仪表。这些区域属于爆炸性气体环境，必须使用具备防爆认证的电气设备。现场防爆仪表信号防雷器安装在仪表接线口，与仪表形成整体防爆系统，同时防止雷电浪涌沿信号线进入控制室。

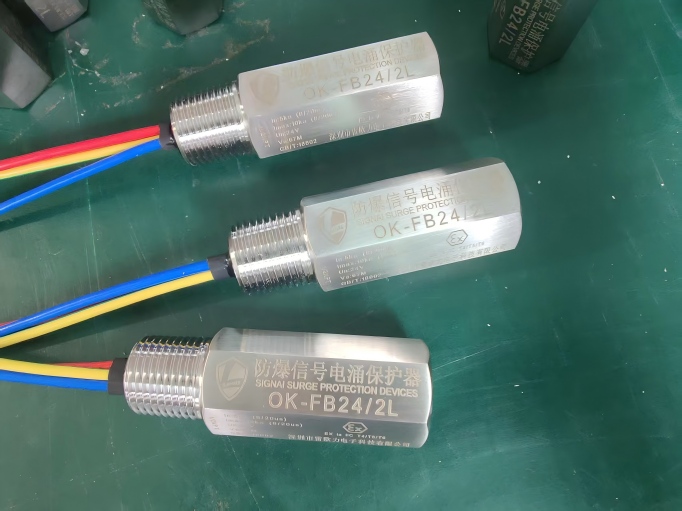

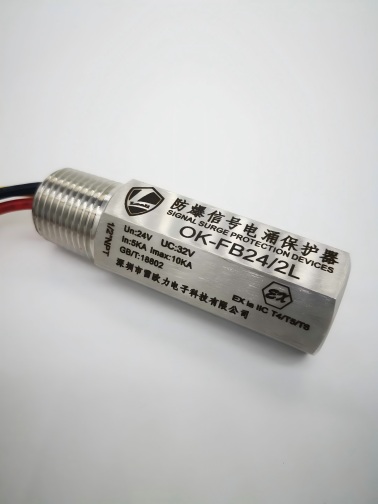

以深圳市雷欧力电子的 OK-FB24-2L 系列为例，该型号专为24V供电的二线制变送器设计，采用304不锈钢壳体，防爆标志Exd II CT6，通流容量20kA，可直接安装在仪表电气接口上，无需额外防爆箱。

2.2 天然气场站

天然气门站、LNG气化站、加气站等场所，现场仪表分布范围广，信号线路长，雷击风险高。同时，天然气属甲类易燃易爆物质，对电气设备的安全性要求极为严格。

深圳市雷欧力电子的 OK-FB24-3L 型现场防爆仪表信号防雷器适用于三线制仪表（如热电阻、分析仪表），采用本安防爆设计（Exia II CT4），通流能力10kA，响应时间≤1ns，能有效保护PLC/DCS系统的模拟量输入模块。

2.3 油库及加油站

油库的罐区监控、加油站的液位监测系统，现场仪表同样面临雷击威胁。采用具备防爆认证的信号防雷器，是保障油品储运安全的必要措施。

三、选型指南与关键参数

3.1 根据仪表类型选择

3.2 关键参数解读

最大持续工作电压Uc：必须高于仪表信号回路的最高工作电压。例如24V供电的变送器，Uc应选择28-36V。

标称放电电流In：反映防雷器的浪涌承受能力。现场仪表一般要求In≥10kA（8/20μs）。

电压保护水平Up：防雷器动作后输出端的残压，必须低于仪表的耐冲击电压值。对于4-20mA模拟量仪表，Up≤60V为佳。

防爆标志：Exd（隔爆）适用于安装于危险区域的仪表本体；Exia（本安）适用于与安全栅配合使用的本安回路。

3.3 安装螺纹匹配

现场仪表的电气接口常见规格有M20×1.5、1/2NPT、3/4NPT、PG13.5、G3/4等。选型时必须确保现场防爆仪表信号防雷器的接口螺纹与仪表一致，否则无法直接安装。

深圳市雷欧力电子提供全系列螺纹选项，例如型号 OK-FB24-2L-M20 表示M20×1.5接口，OK-FB24-2L-NPT1/2 表示1/2NPT接口，方便用户精确匹配。

四、安装与维护要点

4.1 安装位置

现场防爆仪表信号防雷器应直接安装在仪表的电气接口处，与仪表壳体形成可靠连接。安装时需注意防爆螺纹的有效啮合扣数（通常不少于6扣），并涂抹防爆胶泥或使用防爆密封件。

4.2 接地要求

防雷器的接地端子必须通过尽量短粗的导线（截面积≥4mm²）与现场仪表金属壳体或接地汇流排连接，确保接地电阻≤4Ω。对于本安回路，接地还需满足本安系统的特殊要求。

4.3 定期检查

雷雨季节前后，应检查现场防爆仪表信号防雷器的外观有无腐蚀、螺纹有无松动。对于带状态指示的型号（如雷欧力OK-FB系列），观察指示窗是否正常（绿色正常、红色失效）。如发现防雷器损坏，应及时切断电源，使用同规格型号更换，严禁在危险区域带电操作。

五、结语

现场防爆仪表信号防雷器是连接现场仪表与控制系统的安全纽带。在雷电活动频繁地区或对安全性要求严苛的工业场所，合理选型、规范安装这类专用防雷器，不仅能避免仪表损坏造成的经济损失，更是保障人员生命安全的必要措施。深圳市雷欧力电子推出的OK-FB系列、OK-FB/EX系列现场防爆仪表信号防雷器，以完善的防爆认证、可靠的通流性能和灵活的接口配置，为石油化工、天然气、煤化工等行业提供了值得信赖的现场防护解决方案。
