程控电话防雷器：通信机房线路防护的关键设备
在现代通信网络中，程控交换机作为信息交换的核心枢纽，其稳定运行至关重要。然而，程控电话线路往往穿越不同区域，暴露在复杂的电磁环境中，极易遭受雷电感应过电压和电网操作过电压的侵袭。程控电话防雷器作为专门保护通信线路的防护装置，已成为电信机房、企业通信中心不可或缺的安全屏障。本文将深入探讨程控电话防雷器的工作原理、选型要点及综合防护方案。
什么是程控电话防雷器？
程控电话防雷器（又称电话信号防雷器、配线架防雷模块）是一种专门用于保护程控电话交换机、集团电话及传真设备等通信终端的信号线路防雷装置。它主要应用于通信系统程控电话交换机内外线、集团电话等设备，提供线/线间及线/地间的浪涌过电压保护。
程控电话防雷器的核心作用是在雷电电磁脉冲侵入时，在纳秒级时间内将浪涌过电压钳位到安全水平，同时保证正常话音信号传输不受影响。与普通电源防雷器不同，程控电话防雷器需要特别考虑工作电压匹配、插入损耗、响应速度等关键参数，以适应电话线路的特殊要求。
程控电话防雷器的工作原理与特点
多级复合保护技术
高品质的程控电话防雷器通常采用多级复合防护设计，由气体放电管、压敏电阻和瞬态抑制二极管组成三级防护电路。这种设计能够实现过压、过流、箝位三重保护功能，反应时间快，通常小于10纳秒。
关键性能优势
优质的程控电话防雷器具备以下特点：
· 低导入阻抗：可减少信号衰减，保证通话质量
· 集成式设计：低成本保护多路电话线，每组可达10线保护
· 全保护模式：提供线对线、线对地的全面防护
· 防火外壳：坚固、防火PC外壳，适合各种环境使用
例如，OK-CK/10配线架专用程控电话防雷器可直接插入KRONE LSA-PLUS配线架上，每组提供10线保护，特别适用于模拟电话交换和ISDN网络系统。
如何正确选择程控电话防雷器？
根据安装位置确定类型
程控电话防雷器的选择首先取决于安装位置对应的防雷分区。按照IEC标准，程控交换机系统中需要在不同分区设置相应的保护：
· LPZ0-LPZ1分区界面：需安装初级保护避雷排，用于中继线路防护
· LPZ1-LPZ2分区界面：需安装三级保护避雷排，用于用户线配线排保护
核心技术参数选型

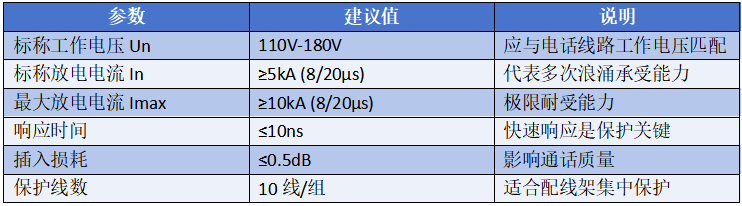

选择适合的程控电话防雷器需重点关注以下参数：
避雷器选型注意事项
根据专业防雷方案，程控电话防雷器的选型需特别注意：
1. 击穿电压匹配：避雷器的击穿电压应在200V左右。电压过低可能会在振铃信号送来时产生误动作，导致主被叫错误接通。
2. 响应速度要求：冲击电压的波前时间是10微秒，对于VBR为230V的器件，必须在1-2微秒内做出迅速反应，以尽可能降低残余电压的峰值。
3. 通流容量保障：避雷器可通过的峰值电流应满足设计要求，确保在雷电冲击下不会损坏。
典型程控电话防雷器产品
配线架专用型号
对于程控交换机房的集中防护，推荐采用配线架专用型程控电话防雷器。OK-CK/10配线架专用电话防雷器具有以下特点：
· 直接插接于KRONE LSA-PLUS配线架上
· 每组10线保护，集成式低成本保护多路电话线
· 提供线对线、线对地的全保护模式
· 反应时间快，小于10ns
该产品已广泛应用于通信系统程控电话交换机内外线、集团电话等设备的浪涌过电压保护。
单路电话防雷器
对于分散的电话终端设备，可选择单路型程控电话防雷器。OK-RJ11/2L音频电话防雷器采用RJ11接口，串联安装在电话设备前端，具有通流容量大、残压低、响应时间快等优点。
程控电话防雷器的安装要点
正确安装是发挥程控电话防雷器效能的关键：
1. 串联连接：防雷器必须串联在被保护设备前端，输入端（IN）接外线，输出端（OUT）接被保护设备，不可接反
2. 配线架安装：对于OK-CK/10等配线架专用型号，直接插接于KRONE配线架上，使用LSA-PLUS工具将通讯线路卡接到底座上
3. 接地要求：接地线应尽可能短、粗、直，长度不要超过1.5米，接地电阻应符合国家相关标准（≤4Ω）
4. 等电位连接：防雷器的PE线必须与防雷系统地严格等电位连接，否则将影响工作性能
5. 定期维护：在雷雨季节前后应及时检查防雷器工作状况，出现故障及时更换
程控交换机系统综合防雷方案
要实现程控交换机系统的全面防护，仅靠程控电话防雷器是不够的，还需要建立分级防护体系：
1. 电源分级防护：
o 机房电源配电箱处安装第二级三相电源避雷器
o 程控交换机电源插座处安装电源防雷插座，实现精细保护
2. 信号全面防护：
o 中继线采用初级保护避雷排
o 用户线配线排上采用三级保护避雷排（如AT FA9）
3. 接地系统保障：
o 接地电阻要求R≤4Ω
o 采用总汇流排+引下线+接地体的完整接地系统
结语
程控电话防雷器作为通信线路防护的关键设备，其科学选型与规范安装直接关系到通信系统的稳定运行。从配线架集中防护到终端设备单独保护，从电源分级防护到信号全面覆盖，构建完善的防雷体系才能确保通信网络在雷电环境下安全可靠运行。选择通过IEC/GB标准认证的品牌产品，如OK-CK/10系列程控电话防雷器，结合规范的安装维护，才能为通信系统筑起真正的安全屏障。
