光伏电源浪涌保护器 OK-FF40/1000

产品概述

光伏直流系列电源防雷器（又称：光伏浪涌保护器、直流电涌保护器、太阳能发电防雷模块）严格按照SPD II级类试验要求设计，专用于太阳能发电系统的电涌保护。本产品具有较强的雷电流泄放能力，适用于太阳能发电系统的直流供电线路设备的C级保护。

适用范围：

· 太阳能光伏电站直流侧

· 太阳能电池电源输出口

· 电源控制器（光伏控制器）

· 电源转换器（逆变器直流输入侧）

· 光伏汇流箱

· 直流配电柜

雷电保护区：LPZ1区及后续分区

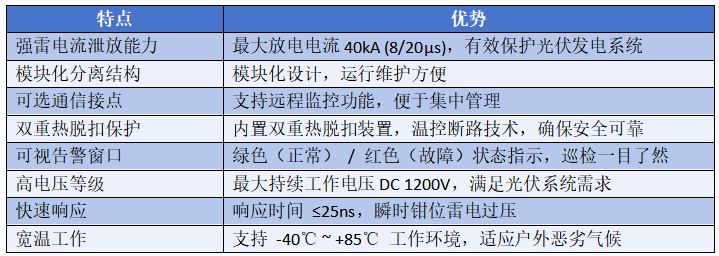

功能特点

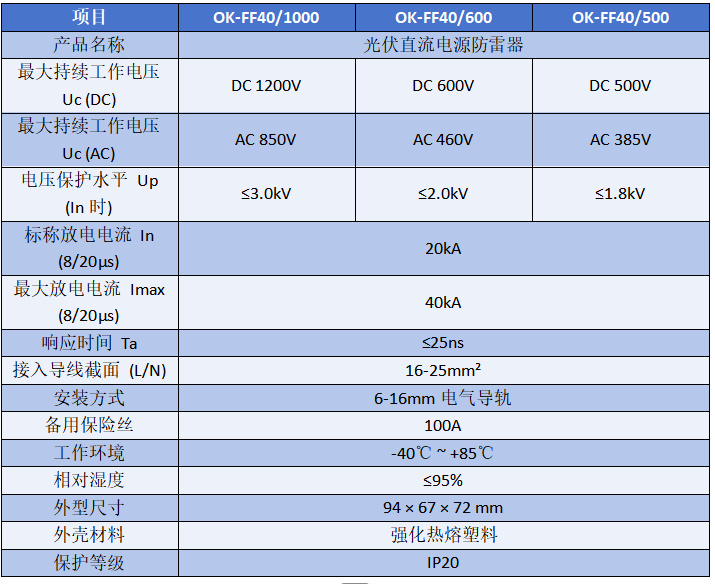

技术参数

安装指南

1. 安装位置

o 本产品适用于LPZ1区界面及后续分区。

o 典型安装位置：

§ 太阳能电池电源输出口

§ 电源控制器（光伏控制器）

§ 电源转换器（逆变器直流输入侧）

§ 光伏汇流箱

§ 直流配电柜

2. 安装方式

o 并联安装于电路中

3. 电源连接

o 正极接“+”端子

o 负极接“-”端子

o 切勿接反，接线前请确认标识。

4. 接地连接

o 防雷器标有“PE”标志的接地端必须接上地线，接好地线后务必要旋紧螺钉。

o 接地线选用6mm² 以上的铜芯线。

o 地线到接地汇流排的长度应小于1米，且尽量粗短。

o 接地电阻应小于10Ω。

5. 后备保护

o 建议配置100A备用保险丝作为后备保护

6. 检查与维护

o 安装完成后，检查可视告警窗口：绿色为正常，红色为故障。

o 该防雷器在正常使用条件下无需长期维护，只需系统例行检查。

o 如在使用过程中，可视告警窗口颜色由绿色（正常）变为红色（故障），说明电涌保护器已经损坏，需及时更换。

注意事项

1. 专业安装：必须由已取得相关证书的专业人员进行安装。

2. 严禁带电作业：安装或更换前必须切断电源，严禁带电操作。

3. 接线正确：正极接“+”，负极接“-”，切勿接反。

4. 接地可靠：接地线必须连接牢固，接地电阻 ≤10Ω。

5. 定期检查：建议每年雷雨季前检查一次窗口状态，若显示红色故障，立即更换。

6. 后备保护：前端需加装100A备用保险丝。

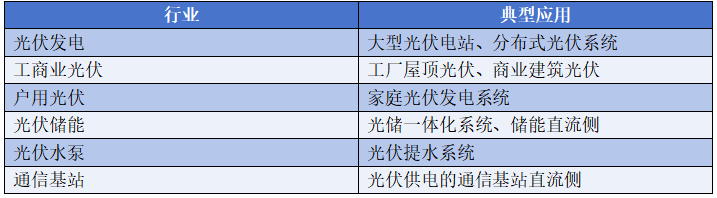

适用场景

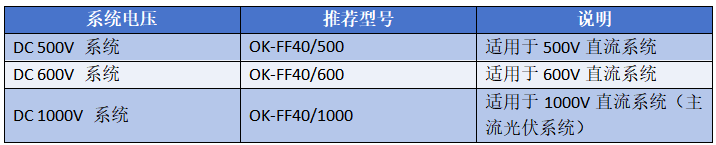

选型指南

为什么选择我们的光伏直流防雷器？

✅专业设计：按SPD II级类试验要求设计，专用于光伏系统

✅高电压等级：DC 1200V最大持续工作电压，满足光伏需求

✅强通流能力：40kA (8/20μs)最大放电电流，有效泄放雷电流

✅模块化设计：分离结构，运行维护方便

✅双重热脱扣：双重热脱扣装置+温控断路技术，安全可靠

✅可视窗口：绿/红状态指示，巡检一目了然

✅可选遥信：支持远程监控功能

✅宽温工作：-40℃ ~ +85℃适应各种恶劣环境

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同电压/电流规格可选
