4-20mA控制信号防雷器 OK-CS24/2L

发布时间:2025-12-15 11:33:19

产品详情

产品概述

工控信号防雷器（又称：信号电涌保护器、控制信号避雷器）严格依据IEC和GB标准设计，专用于各类双绞线传输信号线路的雷击电磁脉冲（LEMP）电涌保护。本产品广泛应用于工业控制、数据通信、遥测遥控等领域，有效保护敏感设备免受雷电感应过电压和操作过电压的损坏。

适用范围：

· 4-20mA工控系统（PLC、DCS、变送器）

· 数据控制信号（RS422、RS485总线）

· 通讯专线（专线通信设备）

· 遥测信号（远程测量系统）

· 遥控信号（远程控制系统）

· 电话线路（模拟电话、ISDN）

· 广播信号线路（音频广播）

应用区域：雷击保护区LPZ1-2区和LPZ2-3区

产品系列：

· OK-CS06/4L（6V系统，用于低电压信号）

· OK-CS12/4L（12V系统，用于常规控制信号）

· OK-CS24/4L（24V系统，用于工业4-20mA回路）

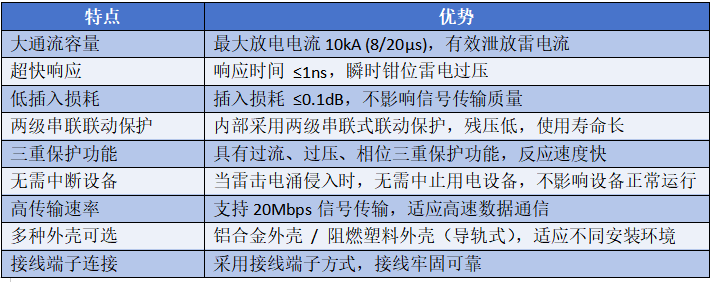

功能特点

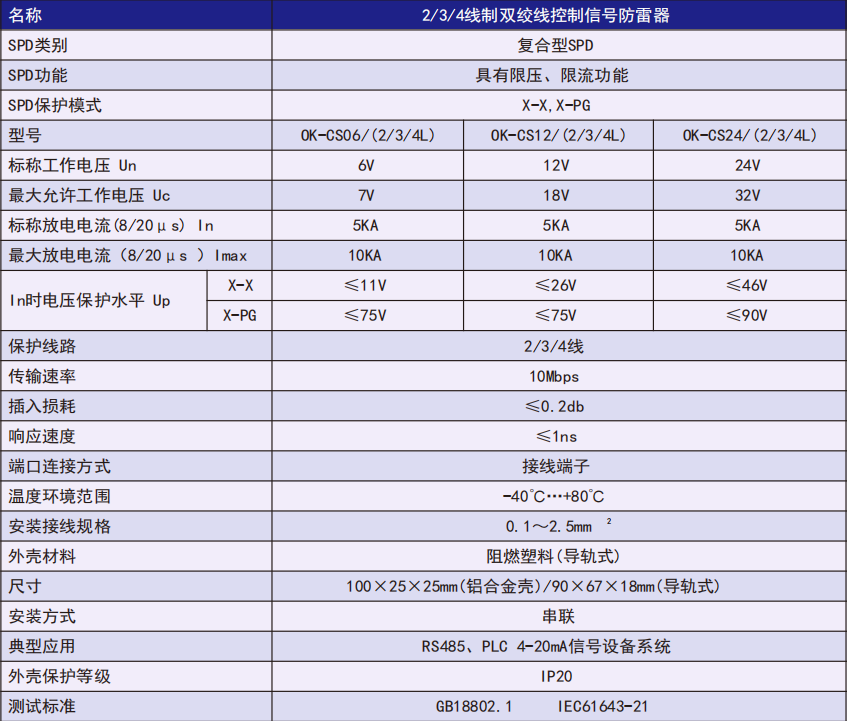

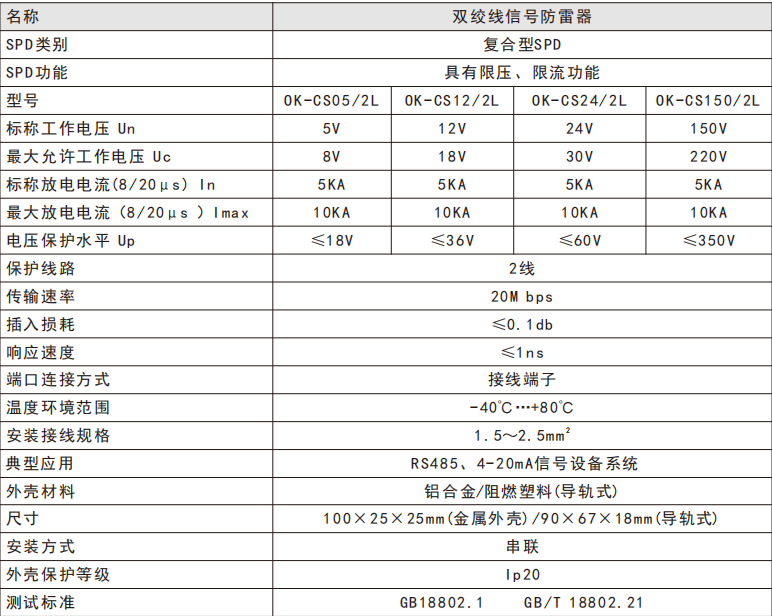

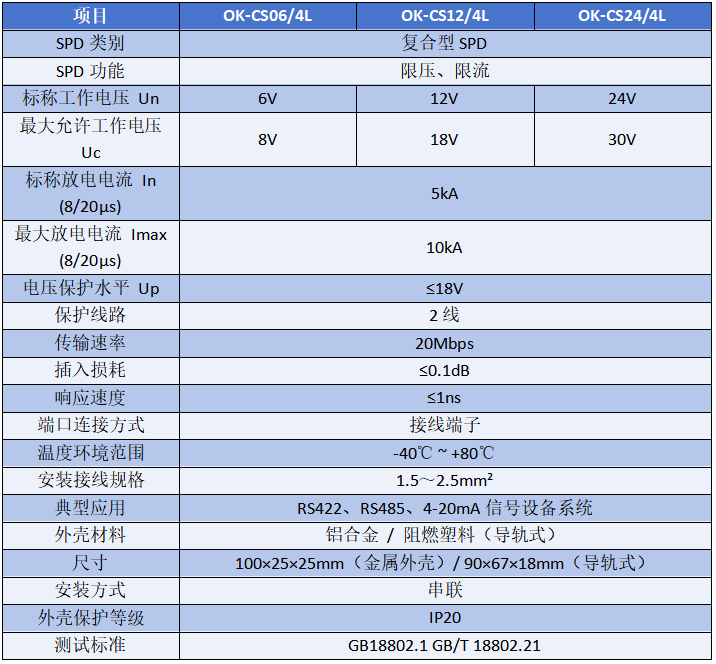

技术参数

安装指南

1. 安装位置

o 双绞线控制信号防雷器可以安装在LPZ0-1区或直接串联安装在被保护设备（或系统）前端。

o 安装时离被保护的设备越近越好。

2. 接线方向

o “Surge/Line (In)”连接信号输入端（室外引入线路）。

o “Protected/Equip (Out)”连接被保护设备（或系统）端。

o “1”与“1”为一条信号通道，“2”与“2”为另一条信号通道。

o 注意：安装时两端线路必须分开敷设，不可捆扎在一起，防止二次感应现象发生。

3. 接地连接

o 防雷器接地用尽可能最短的线连接，采用端子接地方式。

o 接地线必须与防雷地线或被保护设备的外壳相连。

o 信号的屏蔽线可直接接到接地端子上。

o 接地电阻应≤4Ω。

4. 检查与维护

o 该防雷器在正常使用条件下无需长期维护，只需系统例行检查。

o 如在使用过程中信号传输出现问题，换下电涌保护器后信号传输恢复正常，说明电涌保护器已损坏，需及时更换。

注意事项

1. 输出端连接：该串联型防雷器输出端端口均连接被保护设备。

2. 正负线路：请勿接反或接错。

3. 严禁带电作业：安装或更换前必须断开所有连接，严禁带电操作。

4. 靠近保护设备：防雷器安装在被保护设备前端越近效果越好。

5. 定期检查：设备需要定期检查，产品劣化后必须立即更换。

6. 接地可靠：接地一定要良好且接地电阻不大于4Ω。

7. 专业安装：必须由已取得相关证书的专业人员进行安装。

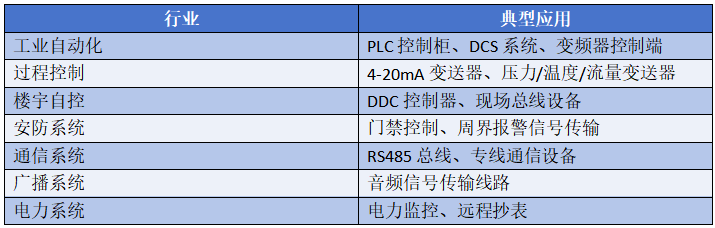

适用场景

选型指南

外壳选型：

· 金属外壳（100×25×25mm）：适用于独立安装，屏蔽效果好。

· 导轨式塑料外壳（90×67×18mm）：适用于配电箱内35mm导轨安装，方便集中布置。

为什么选择我们的双绞线信号防雷器？

✅权威认证：依据IEC和GB标准设计制造，通过权威测试

✅大通流能力：10kA (8/20μs)最大放电电流，保护更可靠

✅超快响应：响应时间 ≤1ns，瞬时保护

✅三重保护：过流、过压、相位三重保护功能

✅低插入损耗：≤0.1dB，不影响信号质量

✅高传输速率：支持20Mbps，适应高速通信

✅多种电压可选：6V/12V/24V覆盖主流控制信号

✅外壳灵活：金属外壳/导轨式外壳可选

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同电压/接口规格可选
