OBO控制信号浪涌保护器 FLD-24

发布时间:2020-04-03 14:52:36

产品详情

产品概述

TKS-B、FRD、FLD、FRD2和FLD2系列防雷器是专用于电子测量和控制线的电涌保护器，有效防止数据线上由于雷电引起的浪涌过电压对相关设备造成危害。本系列产品采用两级保护电路设计，具有通流量大、响应时间快、保护水平低等特点。

产品系列：

· TKS-B系列：应用于所有电压不超过110V、频率不超过2MHz的数据线上，安装于LPZ0-2区

· FRD系列：最大传输频率20KHz，适用于不接地（不对称的、悬浮的）双线系统，允许电阻增大的电路

· FLD系列：最大传输频率10KHz，适用于不接地（不对称的、悬浮的）双线系统，不允许电阻增大的电路

· FRD2系列：专门用于接地的单线系统（对称的、电压相关的），允许电阻增大

· FLD2系列：专门用于接地的单线系统（对称的、电压相关的），用于电压控制的装置

功能和应用领域

应用领域：

· 电子测量系统

· 工业控制系统

· 数据采集系统

· 过程控制设备

· 仪器仪表线路

保护对象：

防止数据线上由于雷电引起的浪涌过电压对相关设备造成危害。

雷电保护区：

· TKS-B：安装于LPZ0-2区

· FRD/FLD/FRD2/FLD2：安装于LPZ1→LPZ3区

工作原理

FRD和FLD系列：

· 应用于不接地（不对称的、悬浮的）双线系统

· 两级保护电路由气体放电管、压敏电阻和相位二极管组成

· 具有通流量大、响应时间极短、保护水平较低的特点

· FRD：可安装在允许电阻增大的电路中

· FLD：用于不允许电阻增大的电路

FRD2和FLD2系列：

· 专门用于接地的单线系统（对称的、电压相关的）

· 同样采用两级保护电路设计

· 提供串联电阻和并联电感的选择

· FRD2：允许电阻增大

· FLD2：用于电压控制的装置（不允许电阻增大）

TKS-B系列：

· 采用一级保护电路设计

· 具有特别大的通流量特点

· 适用于电压不超过110V、频率不超过2MHz的数据线

安装指南

1. 安装方式

o OBO TKS-B、FRD和FLD系列保护器可以安装于任何标准的开关盒或配电盒中。

o 采用35mm导轨固定安装（符合DIN EN 50022标准）。

2. 接线方式

o 采用无螺钉接线端设计，可降低安装费用，提高安装效率。

3. 接线方向

o 输入端接室外引入线路，输出端接被保护设备。

4. 接地要求

o 确保接地可靠，接地电阻应符合规范要求。

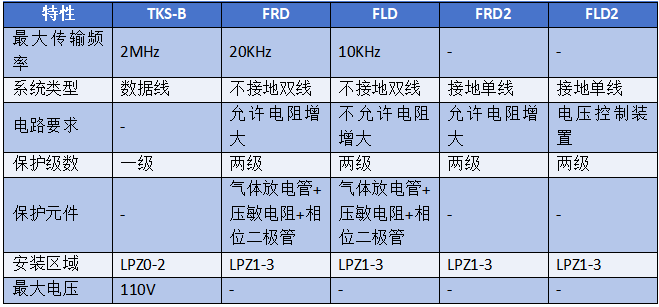

产品特性对比

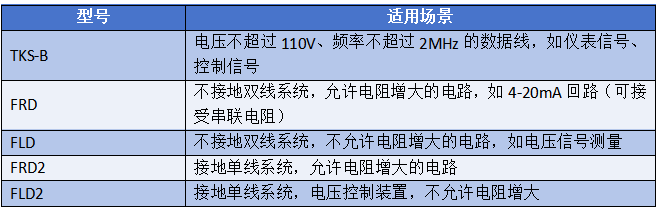

适用场景

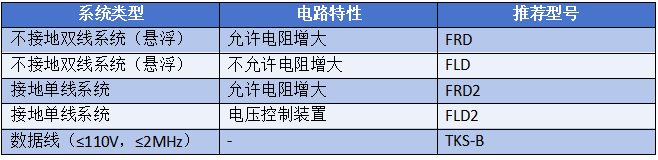

选型指南

为什么选择我们的信号防雷器？

✅德国OBO品牌：国际知名防雷品牌，品质可靠

✅多系列可选：针对不同系统类型和电路要求，提供多种选择

✅两级保护：FRD/FLD系列采用两级保护电路，通流量大、响应快、残压低

✅气体放电管+压敏电阻+相位二极管：复合保护，性能优异

✅TKS-B大通流：一级保护但通流量特别大

✅35mm导轨安装：安装方便，节省空间

✅无螺钉接线端：降低安装费用，提高效率

✅五年质保：提供五年质量保证及终身技术支持
