UPS不间断电源专用浪涌防雷器

发布时间:2019-08-21 11:27:49

产品详情

产品概述

本产品专为防雷区域LPZ1或LPZ2区至LPZ3区（D级或Ⅲ级）的单相、三相电源线路设计，提供雷电及电涌的精细防护。产品采用箱式一体化设计，核心器件选用最新大容量浪涌吸收元件（MOV），经严格老化筛选，质量稳定可靠。作为串联型产品，其保护性能优于并联型产品，输出限制电压更低，能更有效地保护后端精密设备。内置LC滤波电路及限流装置，配合铁箱外壳，保护等级达到IP30，产品功能齐全，安装方便，具备正常/故障检测功能。

产品用途

本单相箱式系列产品应用于LPZ1或LPZ2区至LPZ3区交界处（Ⅲ级），通常安装在UPS设备前端，作为电源第三级精细雷电防护。

典型应用场景：

· 计算机中心UPS电源

· 监控机房（NVR、视频服务器）

· 信息设备（服务器、交换机）

· 精密数控机床

· 电脑等高精密设备

特别适用于：计算机房等UPS电源的电涌精细保护。

接地要求：所有接线必须保证牢固及可靠电气联接，防雷接地应符合防雷规范要求（接地电阻推荐不大于10Ω），并且接地线尽量做到短而直。

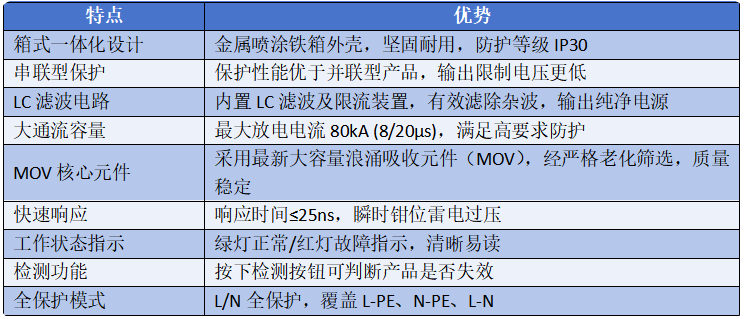

功能特点

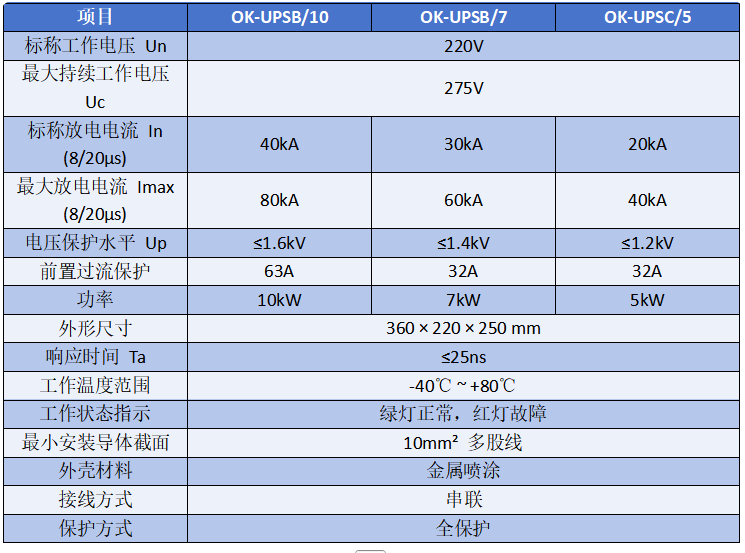

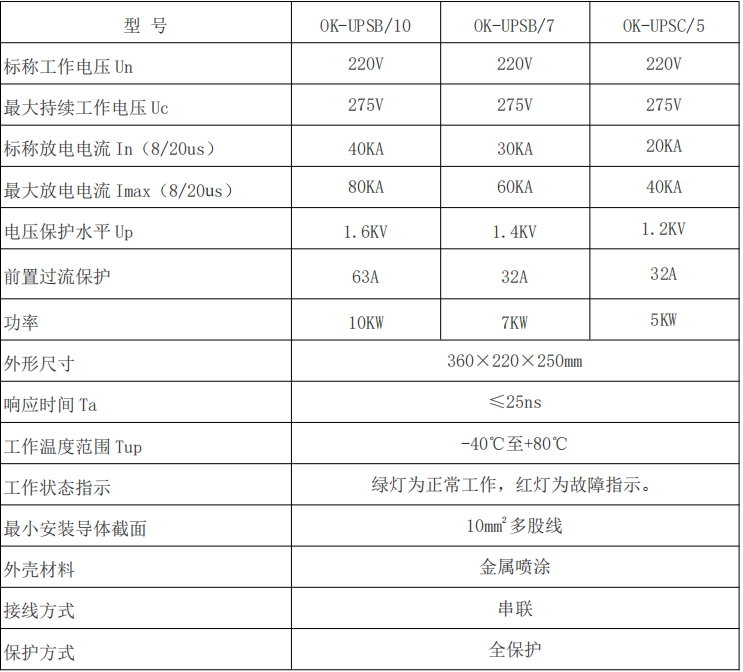

技术参数

安装指南

1. 安装位置

o 远距离架空进线在进入建筑物时将零线重复接地。

o 本产品应安装在UPS设备电源进线前端，作为UPS的第三级精细防护。

2. 接线方式

o 串联安装：L、N为电源进线端，L'、N'为引入设备端（接UPS）。

o 所有接线必须保证牢固及可靠电气联接。

o 建议导线规格：不小于10mm²多股线，导线要求短、直。

3. 接地要求

o 建议电源地线（PE）与防雷地线作良好电器连接。

o 防雷接地应符合防雷规范要求，接地电阻推荐不大于10Ω（若能≤4Ω更佳）。

o 接地线尽量做到短而直。

4. 状态检查

o 绿色指示灯：正常工作时亮起。

o 红色指示灯：亮起时表示产品或线路有故障，应立即查看线路或更换产品。

o 检测按钮：按下检测按钮不显示时为失效。

5. 维护要求

o UPS电涌保护器性能稳定，无须作特别维护，建议在雷雨季节前后进行检查。

o 维护及拆卸保护器时需由专业电工操作。

注意事项

1. 选型匹配：保护器的电压参数应与设备工作参数相符，否则可能影响线路工作。选型时请确认设备工作电压。

2. 严禁带电作业：安装或更换前必须切断电源，严禁带电操作。

3. 接线可靠：所有接线必须保证牢固及可靠电气联接。

4. 接地可靠：接地电阻推荐不大于10Ω，接地线尽量短直。

5. 定期检查：建议每年雷雨季节前后进行检查，发现红灯亮起时及时处理。

6. 专业安装：必须由已取得相关证书的专业人员进行安装。

适用场景

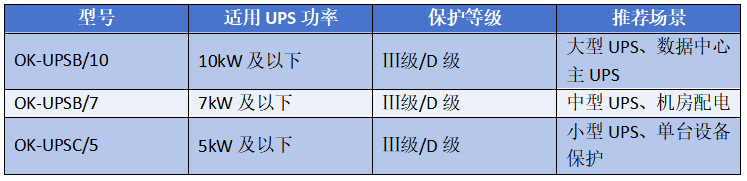

选型指南

为什么选择我们的UPS专用防雷器？

✅专业设计：专为UPS电源前端设计，Ⅲ级/D级精细保护

✅串联型保护：优于并联型产品，输出限制电压更低

✅LC滤波电路：输出纯净电源，保护精密设备

✅大通流能力：最大80kA放电电流，满足高要求防护

✅箱式一体化：金属喷涂铁箱外壳，IP30防护等级

✅状态指示：绿灯正常/红灯故障，检测按钮便于判断

✅快速响应：响应时间≤25ns

✅前置过流保护：内置断路器，安全可靠

✅五年质保：提供五年质量保证及终身技术支持
