T1级10/350us三相25KA电源防雷箱

发布时间:2025-12-15 11:04:39

产品详情

产品概述

I级25kA电源防雷箱（又称：一级浪涌保护器箱、10/350μs防雷箱、SPD主配电防雷箱）严格依据GB18802.1和IEC61643-1技术标准设计，适用于交流50Hz/60Hz、380V及以下的TN-S、TN-C-S、TT、IT等供电系统的防雷保护。本产品安装于LPZ0或LPZ1区与LPZ2区交界处（即总配电柜进线端），作为电源系统的第一级防雷保护，具有25kA（10/350μs）雷击冲击电流承受能力。

典型应用场景：

· 建筑物总配电箱 / 主配电柜

· 计算机中心 / 电信机房总配电

· 电梯控制室 / 变频设备控制室

· 医院手术室 / 监护室总配电

· 装有电子医疗设备的场所

· 各类重要电子设备间的配电输入端

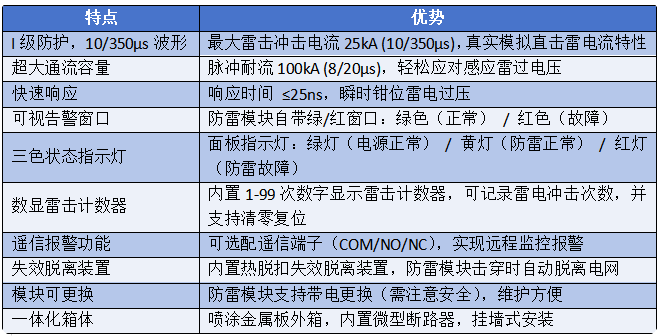

功能特点

工作原理

本电源防雷箱内置高性能电涌保护模块（10/350μs I级防护），正常工作时呈现高阻抗状态，不影响供电系统。当线路遭受直击雷或感应雷过电压时，防雷模块在纳秒级时间内迅速导通，将电涌能量通过接地系统泄放入大地，并将电压限制在设备可承受范围内。电涌过后，自动恢复高阻状态，保障系统持续稳定运行。

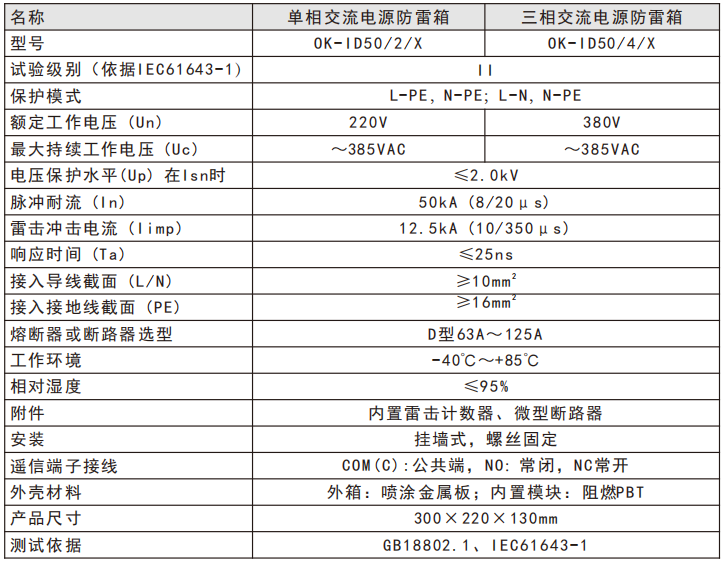

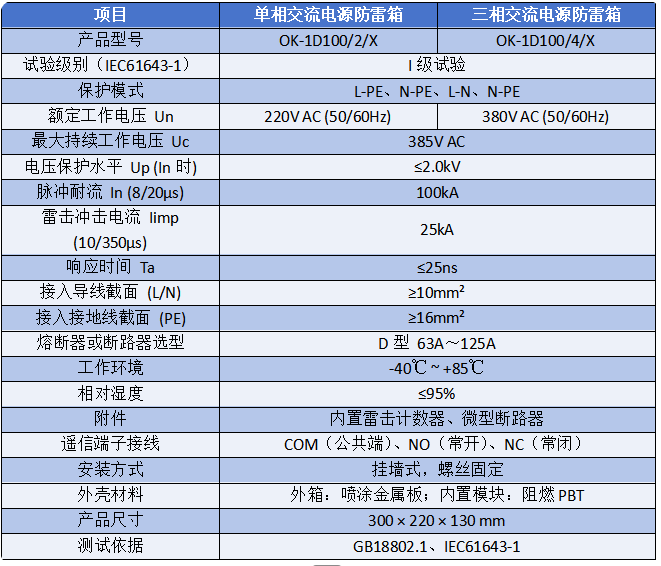

技术参数

安装指南

1. 安装位置

o 本防雷箱应并联安装在建筑物总配电箱、主配电柜等LPZ0-1区与LPZ2区交界处。

2. 接线步骤

o 断开电源：安装前必须切断电源，严禁带电作业。

o 连接导线：必须使用多股铜芯导线，截面积符合上述技术要求。

o 接线标识：

§ L线（相线）接防雷箱内断路器L端子

§ N线（零线）接防雷器N线端子

§ PE地线接防雷箱的PE接地铜排

§ 切勿接反或漏接

o 遥信接线（可选）：如需远程监控，将COM/NO/NC接入动环监控系统。

3. 状态指示

o 绿灯亮：电源工作正常

o 黄灯亮：防雷器工作正常

o 红灯亮：防雷器失效，需及时更换或检修

o 可视窗口：绿色（正常）→ 红色（故障）

4. 雷击计数器使用

o 有数字显示（1-99）表示有雷电流通过；可通过防雷箱盖后面板的复位键进行清零复位，计数器将重新计数。

5. 维护检查

o 防雷箱无需特别维护，但应定期检查接线是否可靠、指示灯是否正常。建议每季度巡检一次，雷雨季节后加强检查。

注意事项

1. 严禁带电作业：安装、检修或更换模块时，必须切断电源。

2. 接地可靠性：接地线必须连接牢固，接地电阻 ≤4Ω，否则会影响防雷效果。

3. 后备保护：防雷箱已内置微型断路器，但前端仍需按选型配置D型断路器。

4. 失效处理：当红灯亮或窗口变红时，表示防雷模块已失效，须及时更换同规格模块。

5. 遥信报警：若远端报警器报警，表示防雷箱失效或线路问题，应立即检修。

6. 环境要求：安装场所应无剧烈振动、无腐蚀性气体，相对湿度 ≤95%。

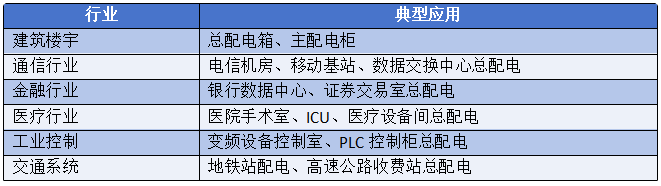

适用场景

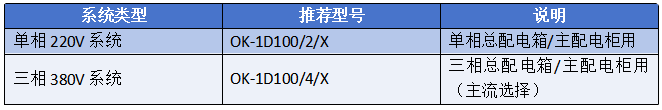

选型指南

为什么选择我们的I级25kA电源防雷箱？

✅权威认证：通过国家权威检测机构测试，符合GB/IEC标准

✅I级防护：真正10/350μs波形，25kA雷击冲击电流，应对直击雷

✅超大通流：100kA (8/20μs) 脉冲耐流，适合强雷区

✅多重指示：三色指示灯+可视窗口+雷击计数器，状态一目了然

✅遥信报警：支持远程监控，便于集中管理

✅热脱扣保护：失效自动脱离，安全可靠

✅模块化设计：内置模块可更换，维护成本低

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，单相/三相、不同规格可选
