德国盾DEHN电源防雷器DG M TT 385 CN 三相 T2级 40KA

产品概述

DEHN DG M TT 385 CN (货号 952428)是德国DEHN公司为中国市场推出的高性能二级模块化电涌保护器，专为TT和TNS系统设计的3+1电路结构（L-N保护采用高通流量氧化锌压敏电阻，N-PE保护采用火花间隙）。产品为完整的预接线单元，由底座和插入式保护模块组成，内置“动态热脱扣”SPD监测装置，可靠性高，符合GB 18802.1-2011和IEC 61643-11的2级/II级要求。

典型应用：

· 工业和民用建筑的分配电柜

· TT和TNS系统的楼层配电箱

· 需要高可靠性防雷保护的场所

· 中国境内各类低压配电系统

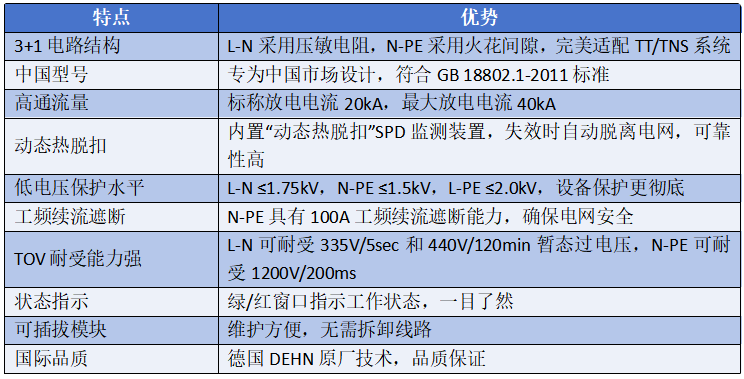

功能特点

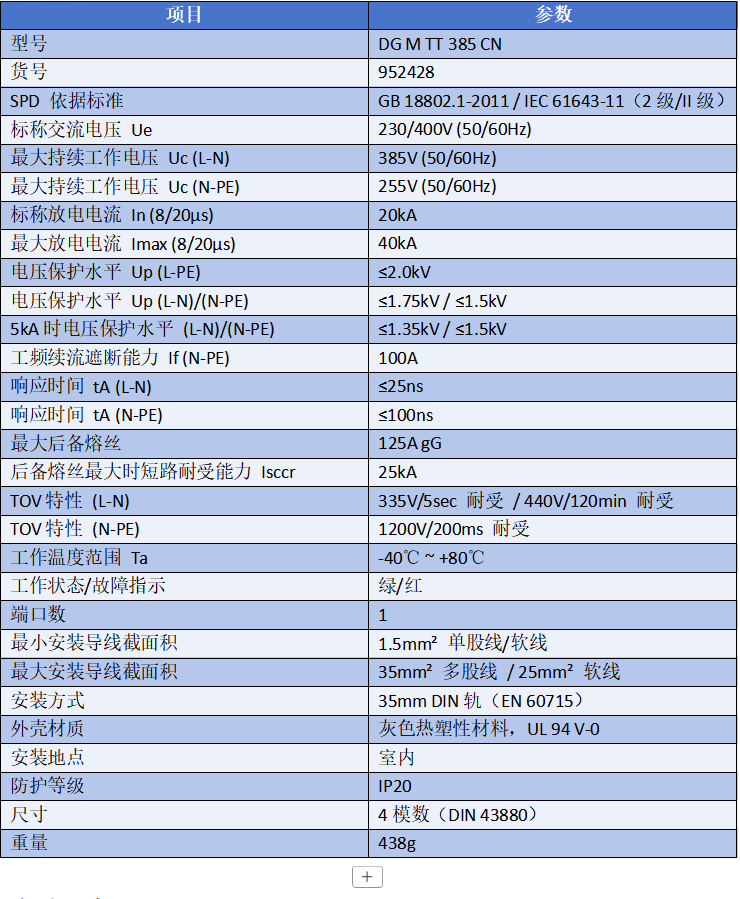

技术参数

安装指南

1. 安装位置

o 适用于LPZ1→2区交界处，通常安装于分配电柜、楼层配电箱。

2. 安装方式

o 35mm标准导轨安装（EN 60715）。

o 完整的预接线单元，由底座和插入式模块组成，便于安装和维护。

3. 接线要求

o 根据3+1电路结构正确连接L、N、PE：

§ L1/L2/L3 接相线

§ N 接零线

§ PE 接地线

o 最小导线截面1.5mm²，最大可达35mm²（多股线）或25mm²（软线）。

4. 后备保护

o 前端推荐配置125A gG熔断器。

5. 状态检查

o 正常：绿色窗口；失效：红色窗口。

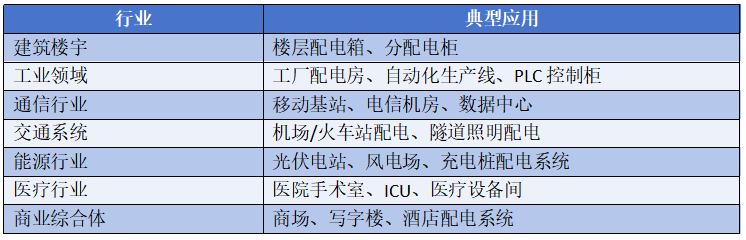

适用场景

选型指南

为什么选择DEHN DG M TT 385 CN？

✅德国DEHN，全球防雷领先品牌，60余年专业经验

✅中国型号，符合GB 18802.1-2011标准，专为中国市场设计

✅3+1电路，完美适配TT/TNS系统，N-PE火花间隙保护更安全

✅动态热脱扣，高可靠性，失效自动脱离电网

✅20kA In / 40kA Imax，满足二级防雷需求

✅低残压：L-N ≤1.75kV，N-PE ≤1.5kV，设备保护更彻底

✅TOV耐受能力强，应对电网暂态过电压

✅可插拔模块，维护方便，无需拆卸线路

✅UL94 V-0阻燃外壳，安全环保

✅五年质保，终身技术支持
