产品概述

欧乐（oule）电源控制视频组合三合一电涌保护器（又称：三合一电涌保护器、三合一浪涌保护器、三合一避雷器）严格依据IEC和GB标准设计，专为CCTV视频监控系统中带云台控制的模拟摄像机（PTZ Analog Camera）及其他弱电设备提供一体化防雷保护。该产品将电源线路、视频信号和云台控制信号的雷击电磁脉冲（LEMP）防护集成于一体，广泛应用于：

· 室外云台摄像机（球机）

· 高速智能球机

· 带云台枪机

· 安防监控前端设备

· 工业控制现场

产品采用复合型保护电路，兼具限压与限流功能，有效保护监控前端设备免受雷电过电压、感应雷击及操作过电压的损害，特别适用于对可靠性要求较高的最新技术监控设备。

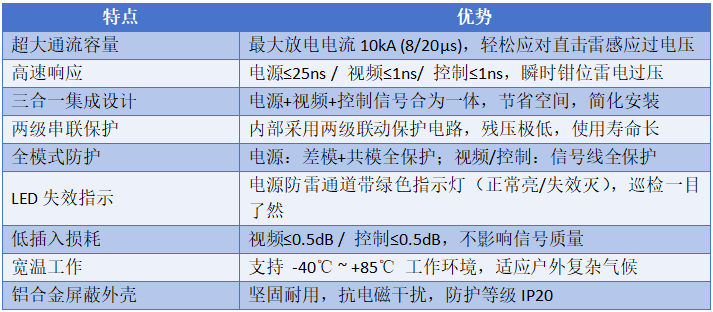

功能特点

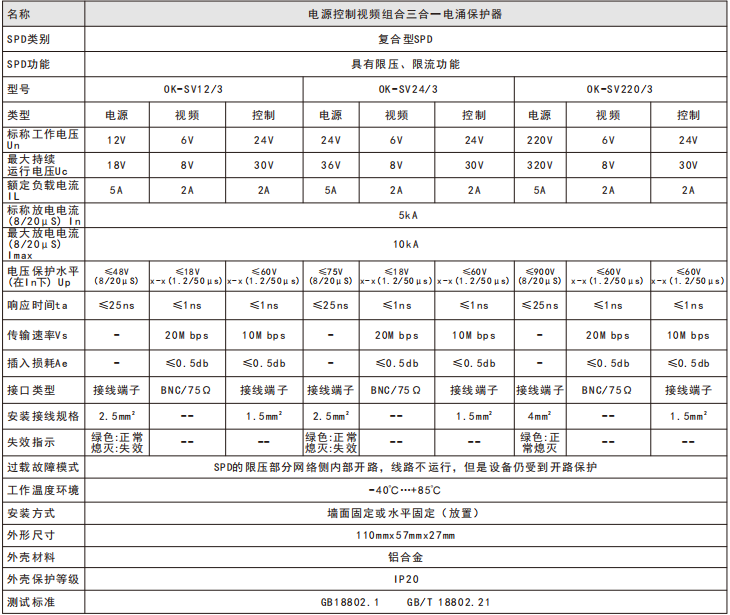

技术参数

安装指南

1. 串联安装

o 将防雷器串联在摄像机前端：“IN”标识端接室外引入的线路（电源线+视频线+控制线），“OUT”标识端通过短连线连接被保护的云台摄像机。

o PE接地端子必须用铜芯线（截面积 ≥4mm²）与防雷接地网可靠连接。

2. 电源接线

o 直流电源：正极接L/+，负极接N/-，切勿接反。

o 交流电源：两根线分别接至L/+和N/-端子（交流不分极性）。

3. 视频接线

o 直接将室外引入的视频同轴电缆（BNC公头）插入防雷器的BNC（IN）端口。

o 再用另一根短同轴线连接防雷器的BNC（OUT）端口与摄像机视频输入口。

4. 控制信号接线

o 云台控制线通常为两对（如RS485、云台控制）：

§ 第一对线接端子“1”和“2”

§ 第二对线接端子“3”和“4”

o 注意区分正负极性（A+/B-），按标识对应连接。

5. 接地要求

o 接地线应尽可能短，截面积 ≥4mm²，接地电阻 ≤4Ω（若环境受限，建议 ≤10Ω，但防护效果会下降）。

6. 检查与维护

o 安装后检查电源指示灯：绿色常亮表示正常，熄灭表示防雷失效，需立即更换。

o 本产品为免维护设计，但建议雷雨季节后巡检一次。

注意事项

1. 严禁带电作业：安装或更换前必须断开电源和所有信号连接。

2. 靠近保护设备：防雷器应安装在被保护设备前端越近的位置，效果越好。

3. 正负极性：直流电源和控制信号务必确认正负极，避免接错损坏设备。

4. 定期检查：每年雷雨季前检查指示灯状态，劣化后必须更换同规格产品。

5. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标。

6. 输出端连接：防雷器OUT端所有端口必须连接被保护设备，不可空载。

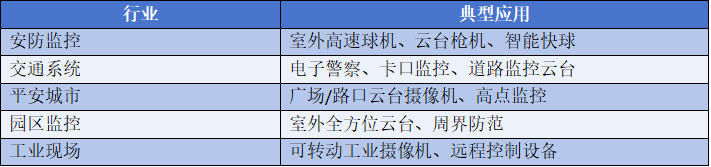

适用场景

为什么选择我们的三合一防雷器？

✅权威认证：通过国家权威检测机构测试，符合GB/IEC标准

✅三路全保护：电源+视频+控制，真正的一体化防护

✅高速响应：视频/控制响应时间 ≤1ns，保护更及时

✅超低残压：视频保护水平 ≤18V，完美保护后端设备

✅独立接线端子：控制信号独立接线，防止串扰

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同电压、接口均可定制
