I级电涌保护器 (10/350μs) – 主配电柜一级电源防雷

核心关键词：I级防雷器，一级电源防雷，10/350μs波形，浪涌保护器，避雷器，主配电柜防雷，总配电箱防雷，100kA防雷模块，25kA雷击冲击电流，T1试验级SPD，办公楼防雷，基站防雷

产品概述

OK-1D100/4 I级电涌保护器（又称：一级防雷器、电源避雷器、10/350μs浪涌保护器、主配电柜防雷模块）严格依据IEC61643-1和GB18802.1标准设计，具有极高的雷电通流能力，专用于交流220V/380V（50/60Hz）供电系统的雷击电磁脉冲（LEMP）防护。本产品适用于雷击区域的LPZ0A或LPZ0B区与LPZ1区交界处，通常安装在建筑物总配电柜（主配电箱）进线端，是电源系统防雷的第一道防线。

典型应用场景：

· 移动通信基站 / 微波通信局站

· 电信机房 / 数据中心

· 工业厂矿 / 民航 / 金融证券

· 办公楼 / 住宅小区总配电房

· 各类重要且易遭受直击雷侵害的电源系统

工作原理

本电涌保护器（SPD）采用开关型（或限压型）技术原理：

· 正常工作时：SPD处于极高阻抗状态，相当于开路，不影响电源系统正常运行。

· 雷电入侵时：当线路出现电涌过电压/过电流，SPD在纳秒级时间内迅速导通，变为低阻抗，将雷电流通过接地系统泄放入大地。

· 雷电过后：SPD自动恢复为高阻状态，电源系统恢复正常供电。

通过这一过程，有效将电涌能量限制在设备能够承受的范围内，保护后端设备免遭损坏。

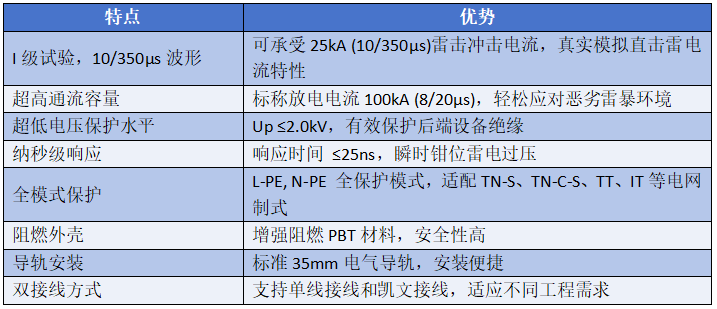

功能特点

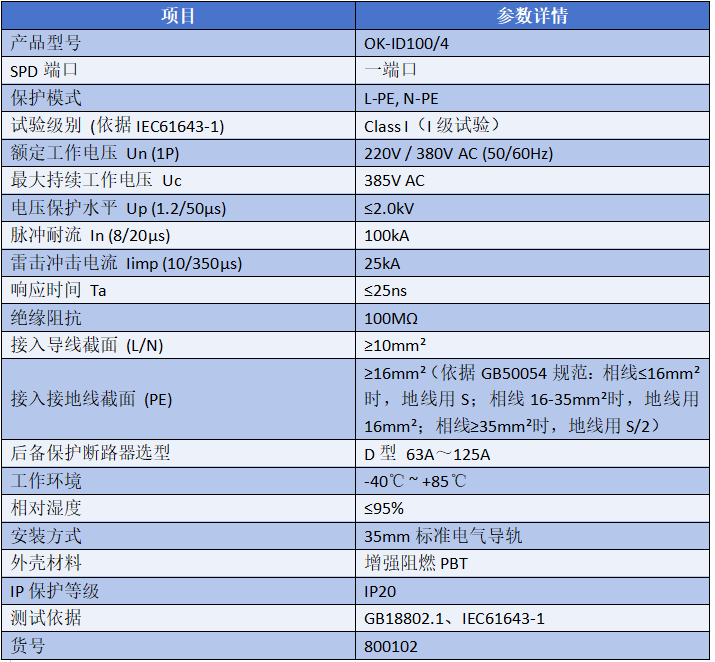

技术参数

安装位置与选型建议

安装位置：

· 总配电柜（主配电箱）进线端：适用于雷击区域的LPZ0A区或LPZ0B区与LPZ1区区界面处。

· 埋地穿管进线低压入户端：作为建筑物电源引入的第一级防护。

· 楼层配电柜：可根据需要作为分配电柜的加强保护。

选型建议：

| 系统制式 | 接线方式 | 说明 |

| :--- | :--- | :--- |

|TN-S系统| L1/L2/L3 接相线，N 接零线，PE 接地线 | 三相五线制，零地分离 |

|TN-C-S系统| L1/L2/L3 接相线，N 接PEN线，PE 接地线 | 前端合并，后端分离 |

|TT系统| L1/L2/L3 接相线，N 接零线，PE 接独立地极 | 需确保接地独立 |

|IT系统| 按系统要求接线 | 不接地系统需特殊考虑 |

安装方法

1. 并联安装

o 本SPD应并联接入电源系统。一般情况下，只需连接两个接线柱中的任意一个即可；也可采用双接线方式（凯文接线法）以降低残压。

o 连接线要求牢固可靠，且短、粗、直（长度尽可能短，截面积足够大）。

2. 接线标识

o L1、L2、L3：相线（火线）

o N：零线（中性线）

o PE：地线（保护接地线）

o 切勿错接，接线前请确认标识。

3. 后备保护

o 必须在SPD前端串联熔断器或自动断路器（推荐D型 63A～125A），防止防雷器劣化后短路引发火灾。

4. 接地要求

o 接地线应尽可能短，截面积 ≥16mm²（按规范要求），接地电阻 ≤4Ω。

5. 检查与维护

o 安装完成后，合上自动断路器（熔断器）开关，检查SPD状态指示（部分型号有窗口指示）。

o 本产品为免维护设计，但建议每年雷雨季节前巡检一次，检查劣化指示（如有）或通过后备断路器状态判断。

注意事项

1. 严禁带电作业：安装或更换前必须切断电源，严禁带电操作。

2. 接线规范：严格按照标识接线，L/N/PE不可错接。

3. 后备保护：SPD前端必须加装断路器或熔断器，容量按选型建议配置。

4. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标（≤4Ω）。

5. 定期检查：建议每年雷雨季前检查一次，若发现劣化指示或设备异常，立即更换。

6. 输出端连接：SPD输出端所有端口必须连接被保护设备，不可空载。

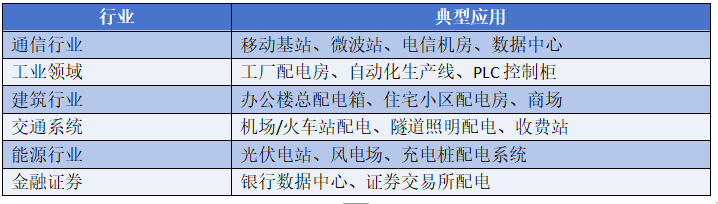

适用场景

为什么选择我们的I级电涌保护器？

✅权威认证：通过国家权威检测机构测试，符合GB/IEC标准

✅I级试验：真正10/350μs波形，25kA雷击冲击电流，应对直击雷

✅超高容量：100kA (8/20μs) 通流能力，适合强雷区

✅低残压：Up ≤2.0kV，保护更彻底

✅阻燃安全：增强阻燃PBT外壳，防火等级高

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同规格可选
