B级100KA三相 单相电源防雷浪涌保护器
- ● B级电源防雷浪涌保护器 OK-DY100/B，100Ka电源防雷|防雷模块|SPD|浪涌保护器
- 咨询热线：0755-23736914
-
核心关键词：100kA防雷器，B级防雷模块，T2级电源防雷，8/20μs浪涌保护器，主配电柜防雷，SPD模块，热脱扣防雷器，遥信报警SPD，380V避雷器，三相电防雷，防雷模块导轨安装

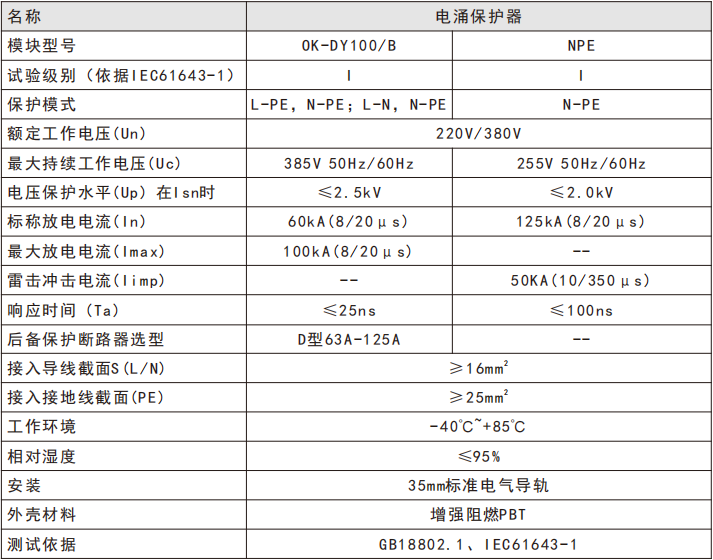

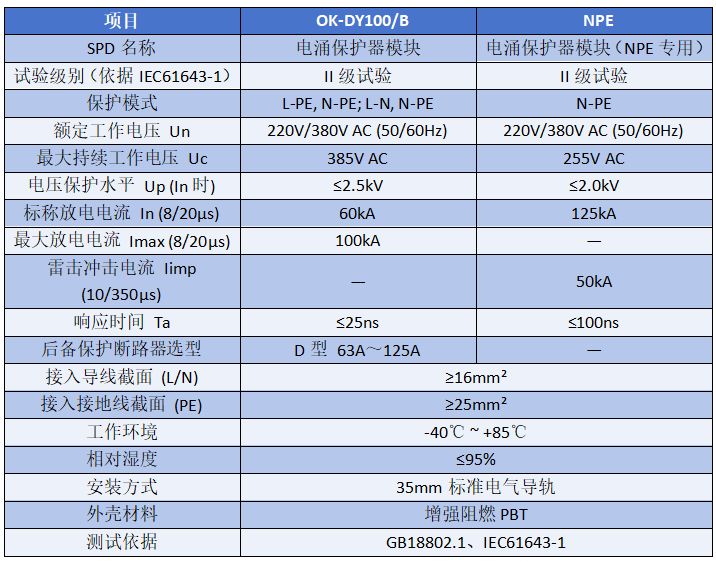

欧雷克OK-DY100/B I级电涌保护器（又称：100kA防雷器、一级电源浪涌保护器、SPD防雷模块、过压保护器）严格依据GB18802.1和IEC61643-1技术标准设计，专用于交流380V（50Hz/60Hz）及以下供电系统的雷击电磁脉冲（EMP）防护。本产品适用于雷击区域的LPZ0A或LPZ0B区与LPZ1区交界处，通常并联安装在埋地穿管进线低压入户端主配电柜，作为电源系统的第一级防雷保护。
适用电网制式：
· TN-S系统
· TN-C-S系统
· TT系统
· IT系统
电涌保护器（SPD）是电子设备雷电防护中的核心装置：
· 正常工作时：SPD处于极高阻抗状态，相当于开路，对电源系统无影响。
· 雷电入侵时：当线路出现电涌过电压/过电流，SPD立即在纳秒级时间内导通，变为低阻抗，将电涌能量通过接地系统泄放入大地。
· 雷电过后：SPD自动恢复为高阻状态，电源系统恢复正常供电。
通过这一过程，有效将电涌能量限制在设备可承受范围内，保护后端设备免遭损坏。
安装位置：
· 主配电柜进线端：适用于雷击区域的LPZ0A区或LPZ0B区与LPZ1区区界面处。
· 埋地穿管进线低压入户端：作为建筑物电源引入的第一级防护。
· 大型设备配电柜：如通信基站、数据中心等关键负载的电源入口。

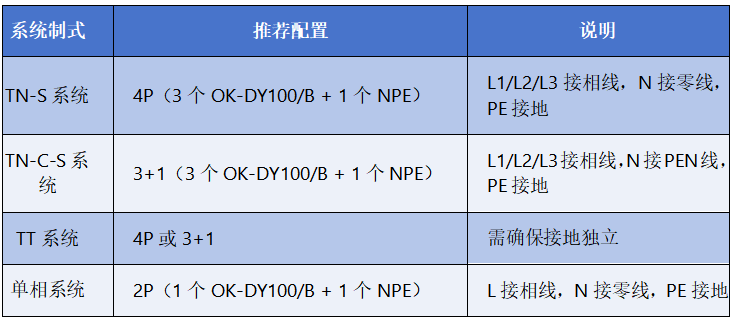

选型建议：
| 系统制式 | 推荐配置 | 说明 |
| :--- | :--- | :--- |
|TN-S系统| 4P（3个OK-DY100/B + 1个NPE） | L1/L2/L3接相线，N接零线，PE接地 |
|TN-C-S系统| 3+1（3个OK-DY100/B + 1个NPE） | L1/L2/L3接相线，N接PEN线，PE接地 |
|TT系统| 4P或3+1 | 需确保接地独立 |
|单相系统| 2P（1个OK-DY100/B + 1个NPE） | L接相线，N接零线，PE接地 |
1. 并联安装
o 本SPD应并联接入电源系统。可采用单线接线法或凯文接线法（推荐凯文接线以降低残压）。
o 连接线要求牢固可靠，且短、粗、直（长度尽可能短，截面积足够大）。
2. 接线标识
o L1、L2、L3：相线（火线）
o N：零线（中性线）
o PE：地线（保护接地线）
o 切勿错接，接线前请确认标识。
3. 后备保护
o 必须在SPD前端串联熔断器或自动断路器（推荐D型 63A～125A），防止防雷器劣化后短路引发火灾。
4. 接地要求
o 接地线应尽可能短，截面积 ≥25mm²（按规范要求），接地电阻 ≤4Ω。
5. 遥信报警接线（可选）
o 如需远程监控，可将通信端子接入动环监控系统或报警装置。
6. 检查与维护
o 安装完成后，检查可视告警窗口：绿色为正常，红色为故障。
o 本产品为免维护设计，但建议每年雷雨季节前巡检一次，检查窗口状态。
1. 严禁带电作业：安装或更换前必须切断电源，严禁带电操作。
2. 接线规范：严格按照标识接线，L/N/PE不可错接。
3. 后备保护：SPD前端必须加装断路器或熔断器，容量按选型建议配置。
4. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标（≤4Ω）。
5. 定期检查：建议每年雷雨季前检查一次窗口状态，若显示红色故障，立即更换。
6. 靠近保护设备：防雷器应安装在被保护设备前端越近的位置，效果越好。

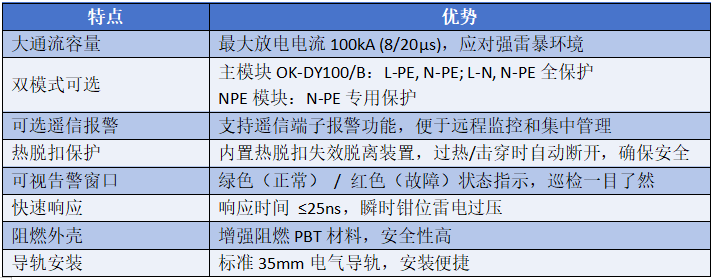

✅权威认证：通过国家权威检测机构测试，符合GB/IEC标准
✅大通流能力：100kA (8/20μs)最大放电电流，适合中强雷区
✅双模式可选：L-N/N-PE独立模块，灵活配置
✅热脱扣保护：内置热脱扣装置，失效时自动断开，安全可靠
✅遥信报警：可选通信功能，便于远程监控
✅可视窗口：绿/红状态指示，巡检一目了然
✅五年质保：提供五年质量保证及终身技术支持
✅定制服务：接受OEM/ODM定制，不同规格可选
· I级电涌保护器（10/350μs）（25kA/50kA，主配电柜用）
· II级电涌保护器（8/20μs）（40kA-80kA，分配电柜用）
· III级电涌保护器（限压型，末端设备用）
· 后备保护断路器（SCB）（专用防雷后备保护）
· 电源防雷箱（一体化防雷箱，含SPD+断路器+遥信）
