产品概述

欧乐（oule）OK-DY20/D 三级电涌保护器（又称：20kA防雷器、电源浪涌保护器、SPD防雷模块、过压保护器）严格依据GB18802.1和IEC61643-1技术标准设计，专用于交流380V（50Hz/60Hz）及以下供电系统的雷击电磁脉冲（LEMP）防护。本产品适用于雷击区域的LPZ1区与LPZ2区交界处，作为电源系统的第三级防雷保护，为末端精密设备提供精细化的电涌防护。

适用电网制式：

· TN-S系统

· TN-C-S系统

· TT系统

· IT系统

典型应用场景：

· 精密仪器设备前端

· 计算机中心 / 服务器机柜

· 电信机房 / 网络设备间

· 医疗设备 / 手术室设备

· 电梯控制柜 / 变频设备控制柜

· 各类需要精细保护的电子设备配电箱内

工作原理

电涌保护器（SPD）是电子设备雷电防护中的核心装置：

· 正常工作时：SPD处于极高阻抗状态，相当于开路，对电源系统无影响。

· 雷电入侵时：当线路出现电涌过电压/过电流，SPD立即在纳秒级时间内导通，变为低阻抗，将电涌能量通过接地系统泄放入大地。

· 雷电过后：SPD自动恢复为高阻抗状态，电源系统恢复正常供电。

通过这一过程，有效将电涌能量限制在设备可承受范围内，保护后端设备免遭损坏。

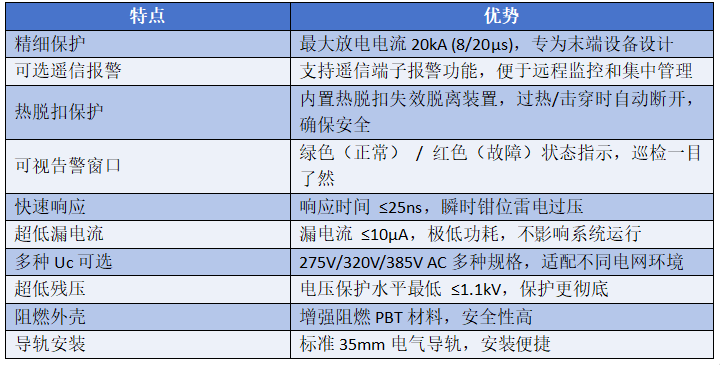

功能特点

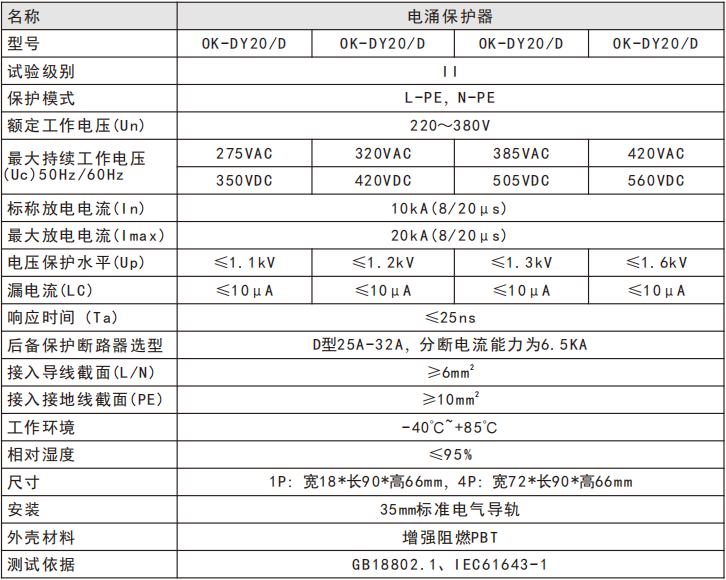

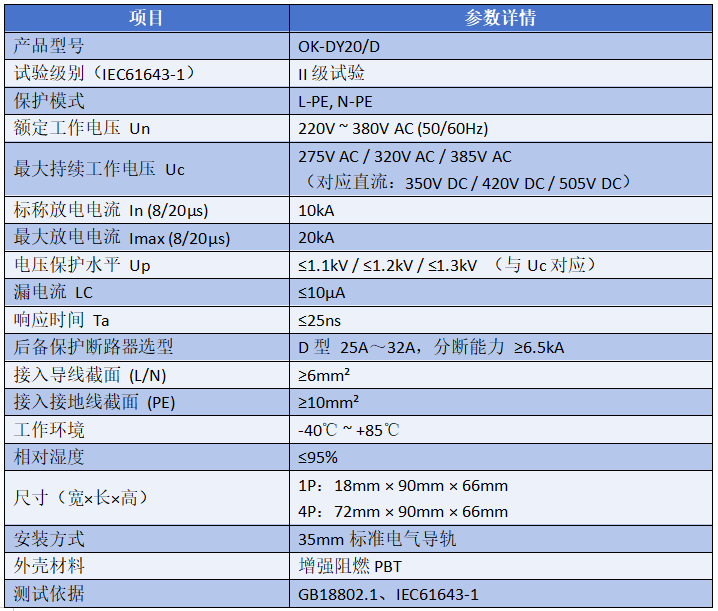

技术参数

安装指南

1. 并联安装

o 本SPD应并联接入电源系统。连接线要求牢固可靠，且短、粗、直（长度尽可能短，截面积足够大）。

2. 接线标识

o L：相线（火线）

o N：零线（中性线）

o PE：地线（保护接地线）

o 切勿错接，接线前请确认标识。

3. 后备保护

o 必须在SPD前端串联熔断器或自动断路器（推荐D型 25A～32A），防止防雷器劣化后短路引发火灾。

4. 接地要求

o 接地线应尽可能短，截面积 ≥10mm²（按规范要求），接地电阻 ≤4Ω。

5. 遥信报警接线（可选）

o 如需远程监控，可将通信端子接入动环监控系统或报警装置。

6. 检查与维护

o 安装完成后，检查可视告警窗口：绿色为正常，红色为故障。

o 本产品为免维护设计，但建议每年雷雨季节前巡检一次，检查窗口状态。

注意事项

1. 严禁带电作业：安装或更换前必须切断电源，严禁带电操作。

2. 接线规范：严格按照标识接线，L/N/PE不可错接。

3. 后备保护：SPD前端必须加装断路器或熔断器，容量按选型建议配置。

4. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标（≤4Ω）。

5. 定期检查：建议每年雷雨季前检查一次窗口状态，若显示红色故障，立即更换。

6. 靠近保护设备：防雷器应安装在被保护设备前端越近的位置，效果越好。

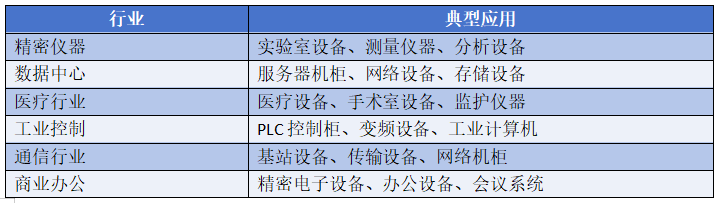

适用场景

为什么选择我们的20kA电涌保护器？

✅权威认证：通过国家权威检测机构测试，符合GB/IEC标准

✅精细保护：20kA (8/20μs)最大放电电流，适合末端设备精细防护

✅超低残压：最低 ≤1.1kV 保护水平，保护更彻底

✅多种Uc可选：275V/320V/385V宽范围，适配不同电网环境

✅热脱扣保护：内置热脱扣装置，失效时自动断开，安全可靠

✅遥信报警：可选通信功能，便于远程监控

✅超低漏流：≤10μA，节能且不影响系统运行

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同规格可选
