千兆网络交换机防雷器 OK-QZ/24J/RJ45

产品概述

机架式千兆网络防雷器（又称：网络交换机防雷器、1000M网络电涌保护器、机架式RJ45防雷器）依据IEC61000-4-5及ITU-T K20&K21标准设计，采用优质高泄放能力的电涌保护器件和低电容、超快速恢复二极管矩阵结构，为数据线提供高能级保护和低能量的精细保护。

本产品适用于LPZ2-LPZ3分区界面的RJ45网线接口，可广泛应用于办公和工业场所网络综合布线及类似用途的数据通讯系统中，保护六类布线系统的1000M SWITCH、HUB、ROUTER等网络设备。

产品系列：

· 24口机架式千兆网络防雷器（型号：OK-QZ/24J/RJ45）

· 16口机架式千兆网络防雷器（型号：OK-QZ/16J/RJ45）

功能特点

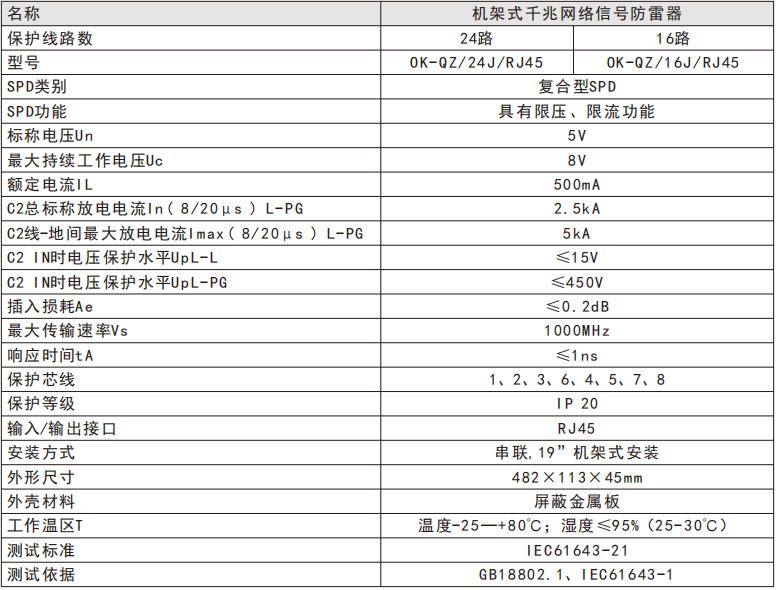

技术参数

安装指南

1. 串联安装

o 本系列网络信号防雷器应串联安装在被保护设备（或系统）前端。

o 输入端（IN）与室外引入的信号线相连。

o 输出端（OUT）与被保护设备（交换机、路由器等）相连。

o 注意：不可接反。

2. 安装位置

o 防雷器安装时离被保护的设备越近越好，以达到最佳保护效果。

3. 接地连接

o 防雷器的PE线必须与防雷系统地严格等电位连接，否则将影响工作性能。

o 接地线应尽可能短，采用端子接地方式，接地线必须与防雷地线或被保护设备的外壳相连。

o 信号的屏蔽线可直接连接到接地端子上。

o 接地电阻应≤4Ω。

4. 机架安装

o 本产品采用标准19英寸机架式安装，可直接安装于网络机柜中，美观便捷。

5. 检查与维护

o 该产品无需特别维护，只需系统例行检查。

o 如在使用过程中，信号传输出现问题，换下防雷器后信号传输恢复正常，说明防雷器已损坏，需及时更换。

注意事项

1. 输出端连接：防雷器输出端所有端口必须连接被保护设备。

2. 严禁带电作业：安装或更换前必须断开所有连接，严禁带电操作。

3. 靠近保护设备：防雷器应安装在被保护设备前端越近的位置，效果越好。

4. 定期检查：建议每年雷雨季前检查一次，若发现设备异常，立即更换。

5. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标（≤4Ω）。

6. 专业安装：设备应当由被授权的专业人员安装，遵守相关标准和规范。

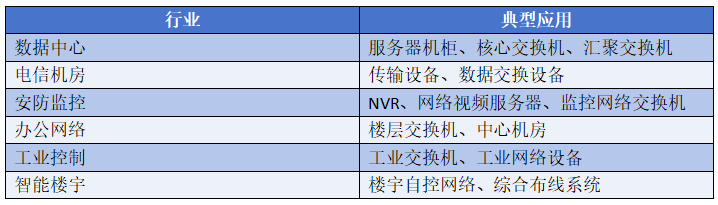

适用场景

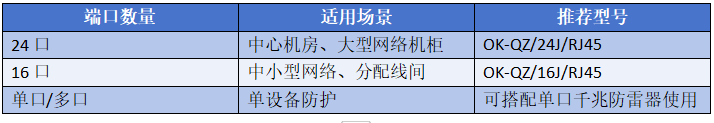

选型指南

为什么选择我们的机架式千兆网络防雷器？

✅权威认证：依据IEC61000-4-5及ITU-T K20&K21标准设计，符合GB/IEC标准

✅千兆传输：支持1000Mbps网络速率，适合六类布线系统

✅全针保护：8线全保护（1-8芯），无死角防护

✅超快响应：响应时间 ≤1ns，瞬时保护

✅低插入损耗：≤0.2dB，不影响网络质量

✅机架式安装：标准19英寸，完美匹配网络机柜

✅多口可选：16口/24口满足不同规模需求

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同端口数量可选
