千兆网络信号浪涌保护器 OK-QZ/RJ45

发布时间:2017-03-27 11:30:43

产品详情

产品概述

千兆网络信号防雷器（又称：网络电涌保护器、RJ45避雷器）严格依据IEC和GB标准设计，专用于保护敏感的1000M千兆以太网高速网络通信线路。本产品能有效防止雷电感应电压、电网电压波动干扰、静电放电和大负载启动产生的瞬间冲击电涌电压对网络设备造成的重大损坏。

适用范围：

· 千兆网络交换机

· 千兆路由器、核心交换机

· 服务器、工作站

· 网络摄像机（千兆网口）

· 各类千兆网络终端设备

应用区域：雷击保护区LPZ1-2区和LPZ2-3区

产品系列：

· 单路千兆网络防雷器（OK-QZ/RJ45）

· 8路千兆网络防雷器（OK-QZ/8J/RJ45）

· 16路千兆网络防雷器（OK-QZ/16J/RJ45）- 19英寸机架式

· 24路千兆网络防雷器（OK-QZ/24J/RJ45）- 19英寸机架式

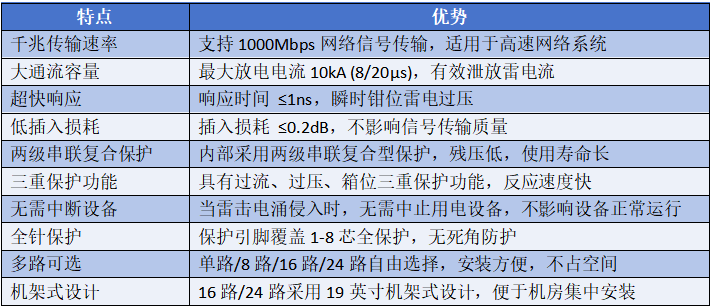

功能特点

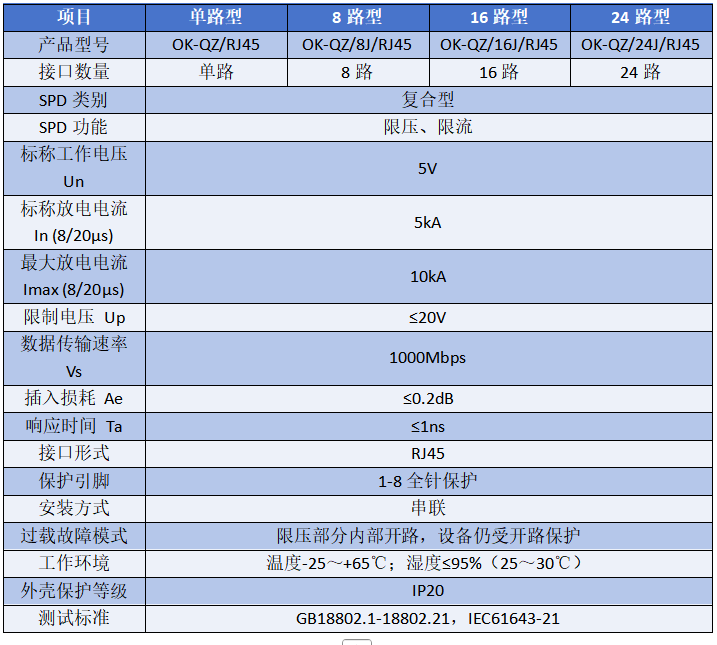

技术参数

安装指南

1. 安装位置

o 本系列网络信号防雷器应直接串联安装在被保护设备（或系统）前端。

o 安装时离被保护的设备越近越好。

2. 接线方向

o 防雷器的输入端（IN）与室外引入的信号线相连。

o 输出端（OUT）与被保护设备（交换机、路由器、服务器等）相连。

o 注意：不可接反。

3. 接地连接

o 防雷器的PE线必须与防雷系统地严格等电位连接，否则将影响工作性能。

o 接地线应采用尽可能短的线连接，采用端子接地方式。

o 接地线必须与防雷地线或被保护设备的外壳相连，接地电阻值不大于4Ω。

o 信号的屏蔽线可直接接到接地端子上。

4. 多路安装

o 8路型：可直接安装于机柜或配线箱内。

o 16路/24路型：采用19英寸机架式设计，可直接安装于标准网络机柜中，美观整洁。

5. 检查与维护

o 该防雷器在正常使用条件下无需长期维护，只需系统例行检查。

o 如在使用过程中信号传输出现问题，换下防雷器后信号传输恢复正常，说明防雷器已损坏，需及时更换。

注意事项

1. 输出端连接：防雷器输出端所有端口必须连接被保护设备。

2. 接线方向：严格区分INPUT和OUTPUT，不可接反。

3. 严禁带电作业：安装或更换前必须断开所有连接，严禁带电操作。

4. 靠近保护设备：防雷器安装在被保护设备前端越近效果越好。

5. 定期检查：设备需要定期检查，产品劣化后必须立即更换。

6. 接地可靠：接地电阻必须≤4Ω，否则影响保护效果。

7. 专业安装：必须由已取得相关证书的专业人员进行安装。

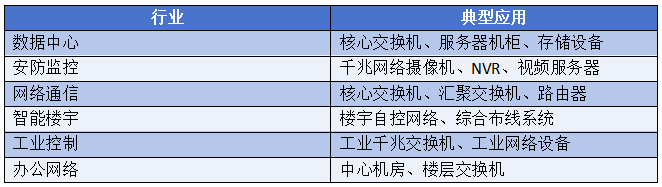

适用场景

选型指南

为什么选择我们的千兆网络信号防雷器？

✅权威认证：依据IEC和GB标准设计制造，通过权威测试

✅千兆传输：支持1000Mbps网络速率，适用于高速网络

✅全针保护：1-8芯全保护，无死角防护

✅大通流能力：10kA (8/20μs)最大放电电流，保护更可靠

✅超快响应：响应时间 ≤1ns，瞬时保护

✅三重保护：过流、过压、箱位三重保护功能

✅低插入损耗：≤0.2dB，不影响网络质量

✅多路可选：单路/8路/16路/24路全系列覆盖

✅机架式设计：16路/24路可安装于标准机柜

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同路数/规格可选
