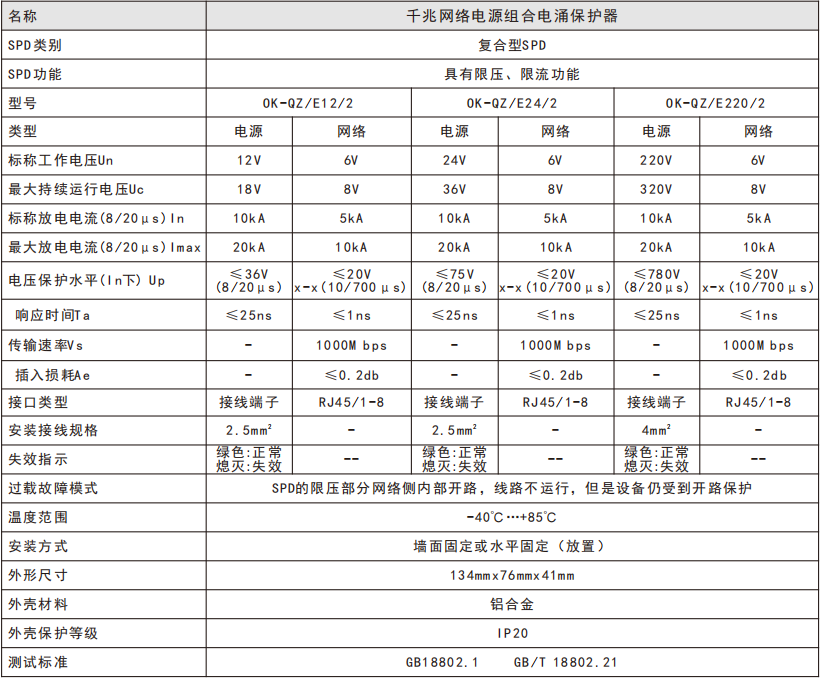

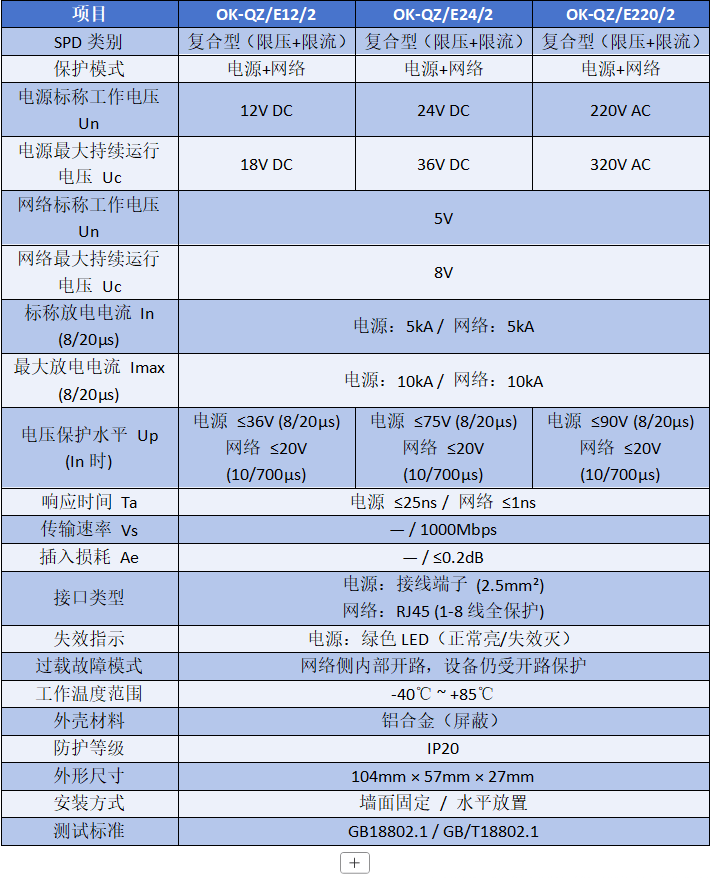

千兆网络二合一防雷器 OK-QZ/E220/2
- ● 用于高清数字监控千兆传输摄像机电源网络二合一专用防雷器
- 咨询热线：0755-23736914
-

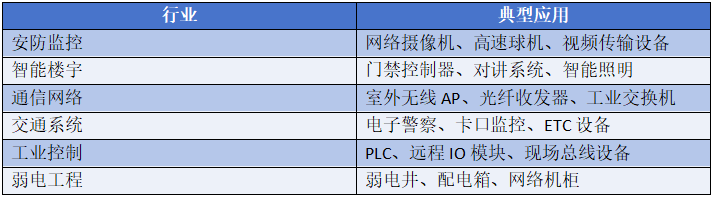

千兆网络电源组合电涌保护器（又称：电源网络二合一防雷器、千兆网络避雷器、二合一电涌保护器）严格依据IEC和GB标准设计，专为1000Mbps高速网络设备提供一体化防雷保护。该产品将电源线路与千兆网络信号的雷击电磁脉冲（LEMP）防护集成于一体，广泛应用于：
· 安防监控系统（网络摄像机、高清球机）
· 弱电工程（门禁、对讲、报警设备）
· 电信网络设备（交换机、路由器、无线AP）
· 工业控制网络（PLC、工业交换机）
· 智能家居系统（智能网关、IP终端）
产品采用复合型保护电路，兼具限压与限流功能，确保设备在恶劣雷暴环境下稳定运行。
1. 串联安装
o 将防雷器串联在被保护设备前端：“INPUT”端接室外引入的线路（电源+网线），“OUTPUT”端通过短网线和电源线连接被保护设备（如网络摄像机）。
o PE接地端子必须用铜芯线（截面积 ≥4mm²）与防雷接地网可靠连接。
2. 电源接线
o 交流电源：两根线分别接至L1和L2端子，无需区分零火线。
o 直流电源：正极接 L1，负极接 L2，切勿接反。
3. 网络接线
o 直接将网线水晶头插入防雷器的RJ45（INPUT）端口，再用另一根短网线连接RJ45（OUTPUT）端口与设备。
o 支持1000Mbps高速网络，兼容百兆及以下网络。
4. 接地要求
o 接地线应尽可能短，截面积 ≥4mm²，接地电阻 ≤4Ω（若环境受限，建议 ≤10Ω，但防护效果会下降）。
5. 检查与维护
o 安装后检查电源指示灯：绿色常亮表示正常，熄灭表示防雷失效，需立即更换。
o 本产品为免维护设计，但建议雷雨季节后巡检一次。
1. 严禁带电作业：安装或更换前必须断开电源和网络连接。
2. 靠近保护设备：防雷器应安装在被保护设备前端越近的位置，效果越好。
3. 正负极性：直流供电时务必确认正负极，避免接错损坏设备。
4. 定期检查：每年雷雨季前检查指示灯状态，劣化后必须更换同规格产品。
5. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标。
6. 输出端连接：防雷器OUTPUT端所有端口必须连接被保护设备，不可空载。

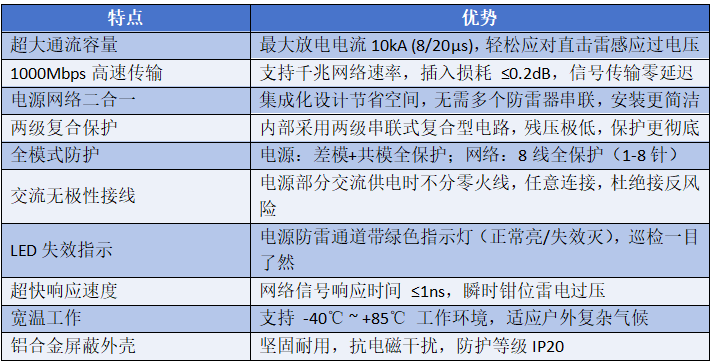

✅权威认证：通过国家权威检测机构测试，符合GB/IEC标准
✅高速传输：真正支持1000Mbps网络速率，插入损耗仅0.2dB
✅全针保护：网络接口1-8线全保护，兼容POE供电
✅交流无极性：电源接线无需区分零火线，杜绝接反隐患
✅五年质保：提供五年质量保证及终身技术支持
✅定制服务：接受OEM/ODM定制，不同电压、接口均可定制
· 三合一防雷器（电源+网络+控制信号）
· POE防雷器（专为PoE供电摄像机设计）
· 单口网络防雷器（纯千兆网络保护）
· 电源防雷模块（一级/二级电源防护）
· 机架式网络防雷器（16口/24口集中防护）
