监控视频二合一防雷器 OK-SV220/2
- ● 监控枪机模拟视频、电源二合一防雷器，监控视频二合一|枪机视频防雷器|模拟信号防雷器
- 咨询热线：0755-23736914
-
核心关键词：模拟摄像机防雷器，二合一防雷器，视频防雷器，监控防雷器，枪机防雷器，CCTV避雷器，同轴防雷器，BNC防雷器，电源视频二合一，浪涌保护器，模拟监控防雷

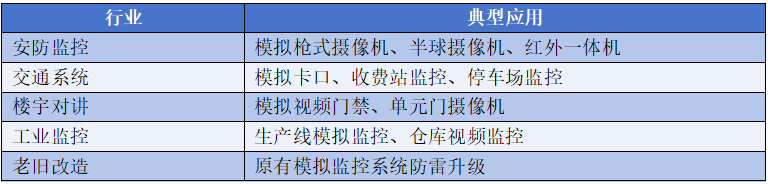

欧乐（oule）模拟摄像机二合一防雷器（又称：模拟枪机防雷器、二合一电涌保护器、二合一浪涌保护器、二合一避雷器）严格依据IEC和GB标准设计，专为CCTV视频监控系统中不带云台控制的模拟摄像机（Analog Camera）提供一体化防雷保护。该产品将电源线路与视频信号线路的雷击电磁脉冲（LEMP）防护集成于一体，广泛应用于：
· 模拟枪式摄像机
· 模拟半球摄像机
· 红外一体化摄像机
· 传统同轴监控系统
· 模拟监控改造项目
产品采用复合型保护电路，兼具限压与限流功能，有效保护监控前端设备免受雷电过电压、感应雷击及电位差浪涌的损害。

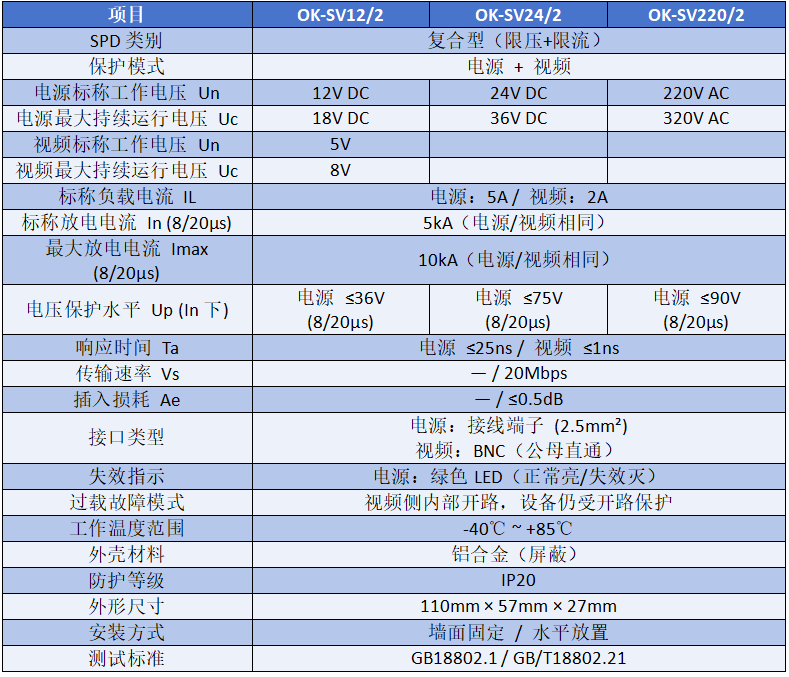

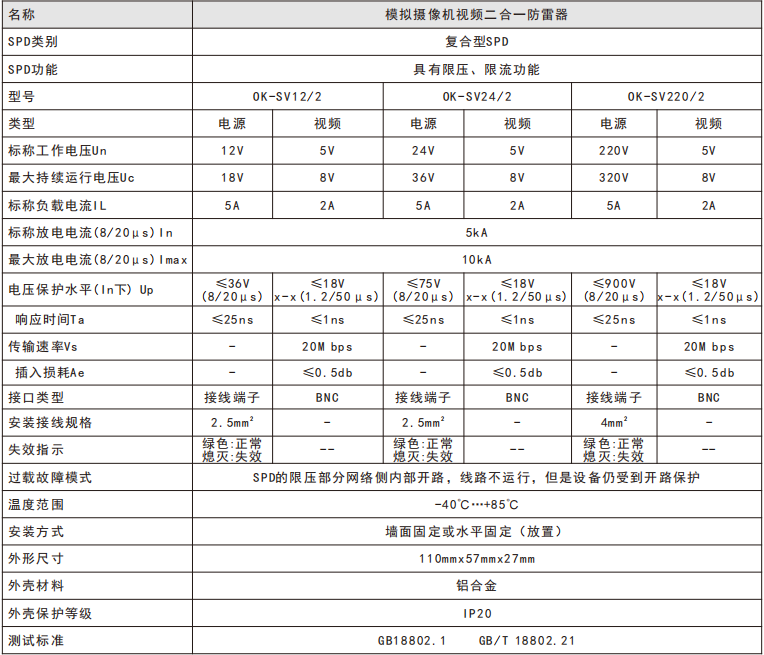

技术参数
安装指南1. 串联安装
o 将防雷器串联在摄像机前端：“IN”标识端接室外引入的线路（电源线+视频线），“OUT”标识端通过短电源线和短视频线连接被保护的模拟摄像机。
o PE接地端子必须用铜芯线（截面积 ≥4mm²）与防雷接地网可靠连接。
2. 电源接线
o 直流电源：正极接L/+，负极接N/-，切勿接反。
o 交流电源：两根线分别接至L/+和N/-端子（交流不分极性）。
3. 视频接线
o 直接将室外引入的视频同轴电缆（BNC公头）插入防雷器的BNC（IN）端口。
o 再用另一根短同轴线（BNC公对公）连接防雷器的BNC（OUT）端口与摄像机视频输入口。
4. 接地要求
o 接地线应尽可能短，截面积 ≥4mm²，接地电阻 ≤4Ω（若环境受限，建议 ≤10Ω，但防护效果会下降）。
5. 检查与维护
o 安装后检查电源指示灯：绿色常亮表示正常，熄灭表示防雷失效，需立即更换。
o 本产品为免维护设计，但建议雷雨季节后巡检一次。
1. 严禁带电作业：安装或更换前必须断开电源和视频连接。
2. 靠近保护设备：防雷器应安装在被保护设备前端越近的位置，效果越好。
3. 正负极性：直流供电时务必确认正负极，避免接错损坏设备。
4. 定期检查：每年雷雨季前检查指示灯状态，劣化后必须更换同规格产品。
5. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标。
6. 输出端连接：防雷器OUT端所有端口必须连接被保护设备，不可空载。

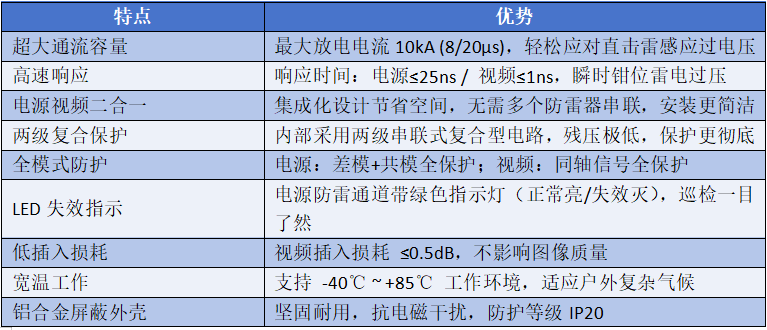

为什么选择我们的模拟摄像机二合一防雷器？✅权威认证：通过国家权威检测机构测试，符合GB/IEC标准
✅高速响应：视频响应时间 ≤1ns，保护更及时
✅超低残压：视频保护水平 ≤18V，完美保护后端设备
✅BNC直通：标准同轴接口，即插即用，无需剥线
✅五年质保：提供五年质量保证及终身技术支持
✅定制服务：接受OEM/ODM定制，不同电压、接口均可定制
· 三合一防雷器（电源+视频+控制信号）
· 二合一防雷器（网络版）（电源+千兆网络）
· 单路视频防雷器（纯同轴信号保护）
· 电源防雷模块（一级/二级电源防护）
· 机架式视频防雷器（16路集中防护）
