产品简介

本产品是专为CCTV视频监控系统中的高清网络摄像机（HD Network Camera）量身定制的二合一防雷器（又称：网络摄像机防雷器、电源网络二合一避雷器、网络二合一电涌保护器）。严格依据IEC（国际电工委员会）和GB（国家标准）设计，能够同时保护摄像机的电源线路和网络信号线路免受雷击电磁脉冲（LEMP）的侵袭。一体化多功能设计，简化安装，为您的安防监控系统提供全天候的可靠防护。

功能特点

1. 大通流能力：最大放电电流可达10kA（8/20μs），响应时间极快（10-12纳秒），插入损耗低，确保信号传输质量。

2. 二合一集成设计：将电源防雷与网络信号防雷合二为一，体积小巧，不占空间，特别适合各类高清网络摄像机的紧凑安装环境。

3. 电位差抑制：有效消除电源与网络线路之间因雷击产生的瞬时电位差，防止设备端口因电位反击而损坏。

4. 两级串联保护：内部采用两级联动保护电路，残压更低，显著延长设备使用寿命。

5. LED状态指示：电源防雷通道配有绿色LED指示灯（正常工作时点亮，失效后熄灭），方便现场巡检和维护。

6. 安装便捷：采用屏蔽铝合金外壳，坚固耐用；网络部分采用标准RJ45接口即插即用，电源部分采用接线端子，接线简易。

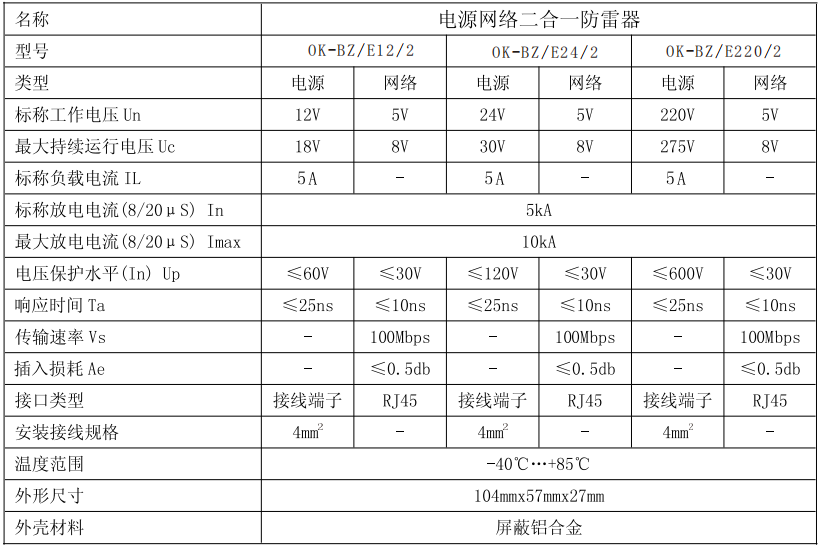

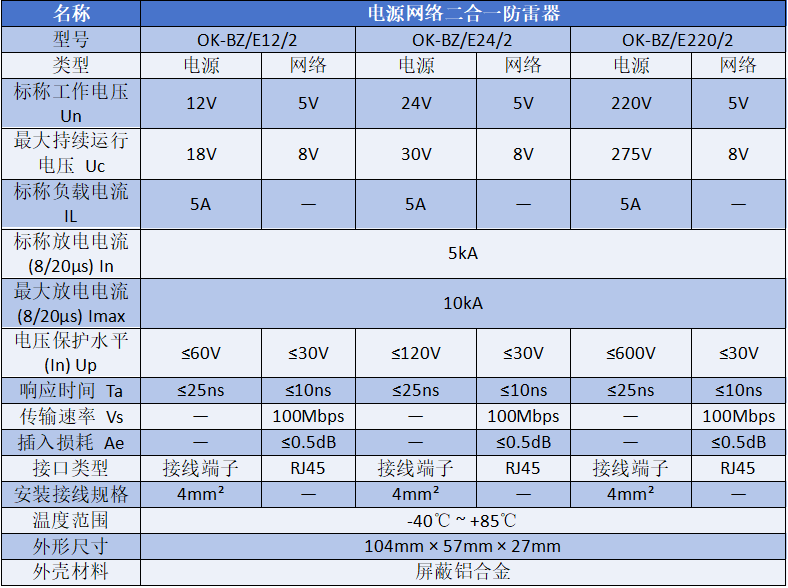

技术指标

安装方法

1. 串联安装：将防雷器串联在摄像机前端，即“IN”标识端接入室外引入的线路（电源和网络线），“OUT”标识端通过短网线和电源线连接被保护的网络摄像机。

2. 接地连接：用截面积≥2.5mm²的铜芯线将防雷器的PE接地端子与接地网可靠连接（焊接或螺栓固定）。接地电阻应≤4Ω（若环境受限，建议≤10Ω），以确保泄流效果最优。

3. 电源接线：电源线分别接至L/+（火线/正极）和N/-（零线/负极）端子。

4. 网络接线：直接将室外引入的网线水晶头插入防雷器的RJ45（IN）端口，然后用另一根短网线连接RJ45（OUT）端口与摄像机。

5. 检查与维护：安装完毕后检查绿色指示灯是否正常点亮。本产品为免维护设计，但建议雷雨季节后巡检一次，若指示灯熄灭或设备出现异常，请及时更换。

注意事项

1. 防雷器输出端（OUT）所有端口必须正确连接被保护设备。

2. 电源接线时正负/极性不要接反；网络部分无需区分线序，直通连接。

3. 防雷器应尽量安装在被保护设备前端，越近保护效果越好。

4. 防雷设备需要定期检查，产品劣化（指示灯熄灭）后必须立即更换同规格产品。

5. 严禁带电作业：更换、安装防雷器时切记断开电源和网络连接。

6. 防雷接地必须良好，接地电阻应 ≤4Ω（特殊环境不超过10Ω）。

7. 建议在电源防雷器前端加装小型断路器或熔断器，防止防雷器劣化后发生短路故障引发火灾。

适用场景

· 城市道路监控（天网/雪亮工程）

· 园区、校园、社区安防监控

· 住宅小区、停车场视频监控

· 工厂、仓库、物流中心数字化监控

· 交通卡口、电子警察系统

· 各类需要高清网络摄像机防雷保护的场所
