产品概述

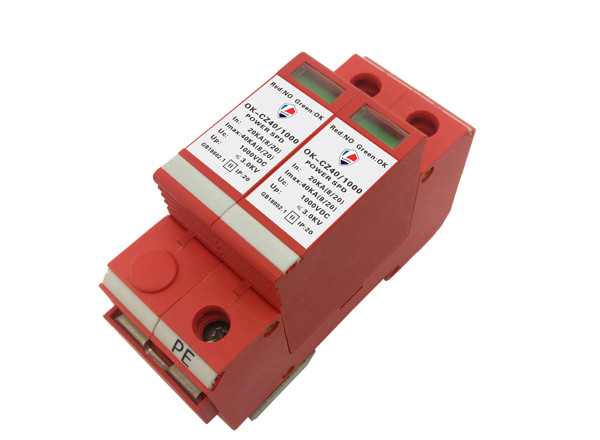

直流电源防雷器（又称：充电桩防雷器、直流浪涌保护器、直流电涌保护器）是按SPD II级类试验要求专业设计的电源保护器，专用于汽车充电系统的直流侧雷电防护。本产品具有较强的雷电流泄放能力，适用于充电桩直流供电线路设备的电涌保护。

适用范围：

· 直流充电桩750V DC 直流侧防雷保护

· 电动汽车充电站直流配电系统

· 光伏储能直流侧配电

· 工业直流电源系统

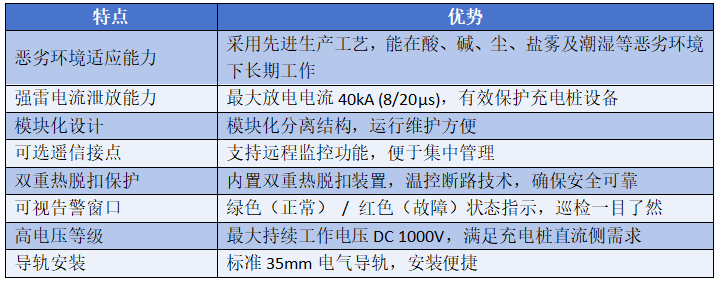

功能特点

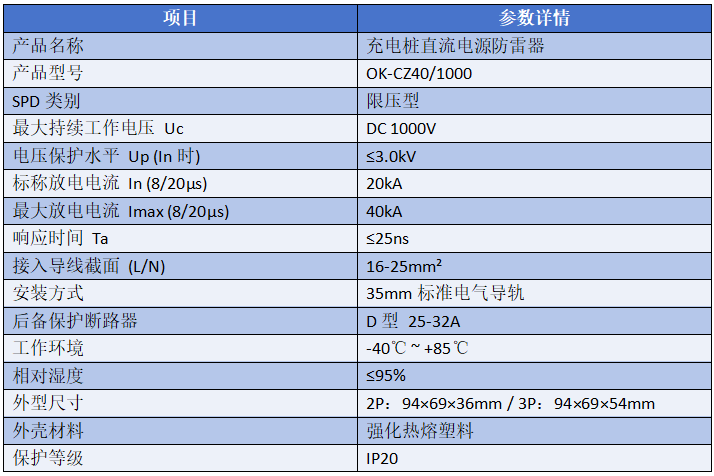

技术参数

安装指南

1. 电源连接

o 正极接“+”端子

o 负极接“-”端子

o 切勿接反，接线前请确认标识。

2. 接地连接

o 防雷器标有“PE”标志的接地端必须接上地线，接好地线后务必旋紧螺钉。

o 接地线选用16mm² 以上的铜芯线。

o 地线到接地汇流排的长度应小于1米，且尽量粗短。

o 接地电阻应≤4Ω（若环境受限，建议 ≤10Ω，但防护效果会下降）。

3. 接线顺序

o 接线时：先连接保护地导线（PE），再连接其他导线（+/-）。

o 拆线时：最后取下保护地导线（PE）。

o 严格遵守此顺序，确保安全。

4. 检查与维护

o 安装完成后，检查可视告警窗口：绿色为正常，红色为故障。

o 本产品在正常使用条件下无需特殊维护，只需系统例行检查。

o 若窗口颜色由绿色变为红色，说明电涌保护器已损坏，需及时更换。

注意事项

1. 最终系统要求：当防雷器安装于最终系统时，必须执行标准GB4943（EN60950，IEC60950）的所有要求。

2. 专业安装：设备应当由被授权的专业人员安装。安装时必须断开电源，严禁带电操作，以防发生意外。

3. 安全区域：该产品须安装在一个人员不能直接触及的区域。

4. 严禁雷雨天安装：禁止在雷雨天气进行安装作业。

5. 接地可靠性：接地不良会严重影响防雷效果，请务必确保接地电阻达标。

6. 后备保护：建议在SPD前端串联D型25-32A断路器，防止防雷器劣化后短路引发火灾。

适用场景

为什么选择我们的充电桩直流防雷器？

✅专业设计：按SPD II级类试验要求专业设计，专用于充电桩系统

✅高电压等级：DC 1000V最大持续工作电压，满足充电桩需求

✅强通流能力：40kA (8/20μs)最大放电电流，有效泄放雷电流

✅恶劣环境适应：耐酸、碱、尘、盐雾及潮湿，适合户外充电桩环境

✅双重热脱扣：双重热脱扣装置+温控断路技术，安全可靠

✅遥信报警：可选遥信接点，便于远程监控

✅可视窗口：绿/红状态指示，巡检一目了然

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同电压/电流规格可选
