产品概述

视频信号防雷器（又称：同轴电涌保护器、BNC防雷器、CCTV避雷器）严格依据IEC和GB标准设计，专用于同轴电缆传输线路的电涌防护。本产品能有效防止雷击或工业噪声等产生的感应过电压、过电流现象，以及其他瞬间浪涌电压对系统或设备造成的永久性损坏或瞬间中断。

适用范围：

· 有线电视传输系统

· CCTV视频监控系统设备（如硬盘录像机、矩阵、光端机、摄像机）

· 其他同轴信号传输设备

应用区域：雷击保护区LPZ1-2区和LPZ2-3区

产品系列：

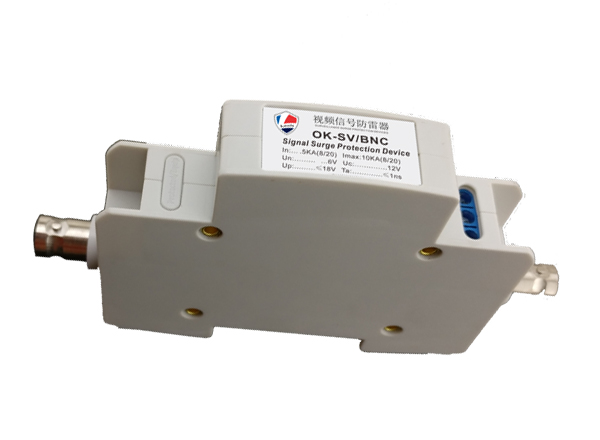

· 单路视频信号防雷器（OK-SV/BNC）

· 8路视频信号防雷器（OK-SV/BNC/8）

· 16路视频信号防雷器（OK-SV/BNC/16）

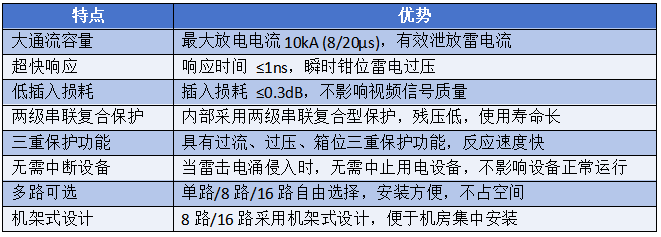

功能特点

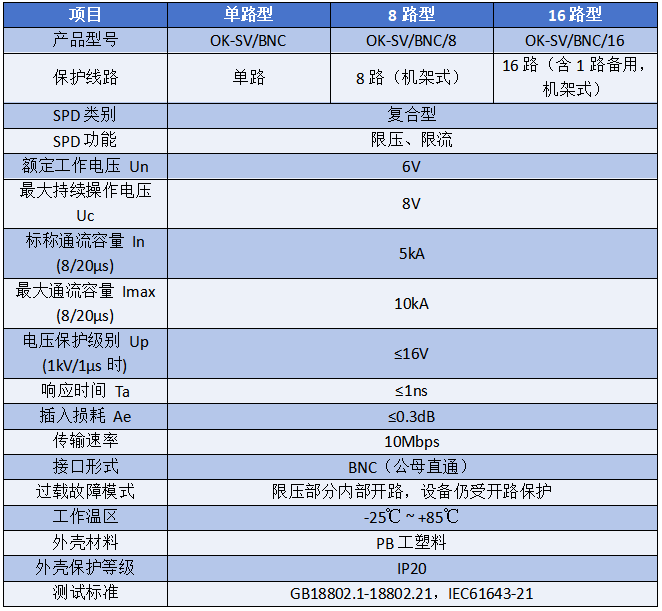

技术参数

安装指南

1. 安装位置

o 本系列视频信号防雷器应直接串联安装在被保护设备（或系统）前端。

o 安装时离被保护的设备越近越好。

2. 接线方向

o 防雷器的输入端（IN）与室外引入的同轴信号线相连。

o 输出端（OUT）与被保护设备（摄像机、硬盘录像机、矩阵等）相连。

o 注意：不可接反。

3. 接地连接

o 防雷器的PE线必须与防雷系统地严格等电位连接，否则将影响工作性能。

o 接地线应采用尽可能短的线连接，采用端子接地方式。

o 接地线必须与防雷地线或被保护设备的外壳相连，接地电阻值不大于4Ω。

o 信号的屏蔽线可直接接到接地端子上。

4. 多路安装

o 8路/16路型采用机架式设计，可直接安装于标准机柜中，美观整洁。

5. 检查与维护

o 该防雷器在正常使用条件下无需长期维护，只需系统例行检查。

o 如在使用过程中信号传输出现问题，换下防雷器后信号传输恢复正常，说明防雷器已损坏，需及时更换。

注意事项

1. 输出端连接：防雷器输出端所有端口必须连接被保护设备。

2. 接线方向：严格区分INPUT和OUTPUT，不可接反。

3. 严禁带电作业：安装或更换前必须断开所有连接，严禁带电操作。

4. 靠近保护设备：防雷器应安装在被保护设备前端越近的位置，效果越好。

5. 定期检查：建议每年雷雨季前检查一次，发现异常及时更换。

6. 接地可靠：接地电阻必须≤4Ω，否则影响保护效果。

7. 专业安装：必须由已取得相关证书的专业人员进行安装。

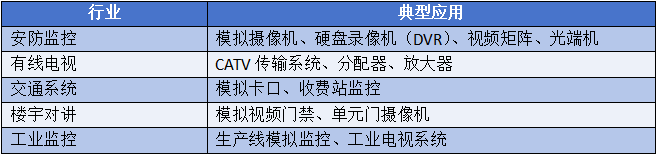

适用场景

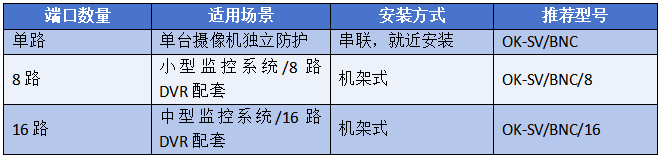

选型指南

为什么选择我们的视频信号防雷器？

✅权威认证：依据IEC和GB标准设计制造，通过权威测试

✅大通流能力：10kA (8/20μs)最大放电电流，保护更可靠

✅超快响应：响应时间 ≤1ns，瞬时保护

✅三重保护：过流、过压、箱位三重保护功能

✅低插入损耗：≤0.3dB，不影响视频质量

✅多路可选：单路/8路/16路全系列覆盖

✅机架式设计：8路/16路可安装于标准机柜

✅五年质保：提供五年质量保证及终身技术支持

✅定制服务：接受OEM/ODM定制，不同路数/规格可选
