MCD 50-B / MCD 125-B NPE 间隙型B类防雷器 – OBO多电极石墨堆叠技术

核心关键词：B类防雷器，一级防雷，间隙型防雷器，OBO防雷器，MCD50-B，MCD125-B，NPE防雷模块，石墨堆叠技术，低电压保护水平，无需退耦装置，紧凑型防雷，基站防雷，通信机房防雷

产品概述

MCD 50-B和MCD 125-B/NPE是德国OBO公司采用多电极石墨堆叠技术开发的新一代间隙型B类防雷器。本产品满足标准DIN VDE0675 Part6（Draft11.89）A1、A2对B类防雷器的要求，以及标准IEC61643-1（02.98）对第I级防雷器的要求。

核心优势：

· 与后级限压型防雷器（C类）配合使用时，无需设计退耦装置

· 无需在B级和C级之间留一定的安装距离，可安装在一起

· 节省超过45%的安装空间

· MCD125-B/NPE在TT、TN-S系统中可同时作为B级和C级的NPE保护模块

功能和应用领域

首选应用场景：

· 需要紧凑防雷保护概念的场所

· 需要在独立小型机房内安装B级和C级两级防雷器的环境

· 移动通信基站

· 微波通信基站

MCD 50-B 特点：

· 低保护电压水平Up ≤ 1.3kV

· 确保与C级防雷器配合使用时，不需要设计退耦装置

· 节省超过45%的安装空间

· 对紧凑型EMC概念有特殊贡献

MCD 125-B/NPE 特点：

· 放电间隙型NPE防雷器

· 大通流量特性

· 在TT、TN-S系统中使用

· 可同时作为B级和C级防雷器的NPE保护模块

· 节省费用及安装空间

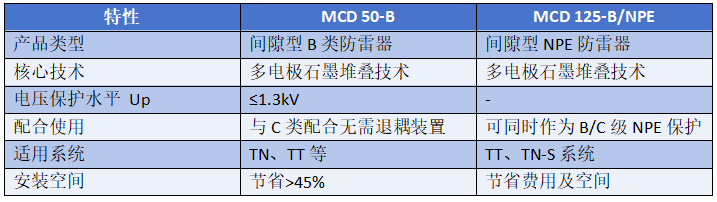

技术特性

注意事项

重要提示：

MCD 50-B的石墨电极表面经过特殊处理，在直流电压下其绝缘电阻值较低。但是当其两端加载100V以上的交流电压时，其绝缘电阻值将达到100MΩ以上。

因此：

· 不适合使用直流绝缘测试仪来测试其绝缘电阻

· 不推荐应用在直流电路的防雷保护

结构特点

· 采用多电极石墨堆叠技术，性能稳定可靠

· 模块化设计，便于安装和维护

· 紧凑型结构，节省安装空间

· 适用于各种配电系统

安装指南

1. 安装位置

o 适用于LPZ0A或LPZ0B区与LPZ1区交界处

o 通常并联安装在主配电柜进线端

2. 与C类配合

o 无需设计退耦装置

o 无需在B级和C级之间留安装距离

o 可直接安装在一起，节省空间

3. 接线要求

o 连接线要求短、粗、直

o 导线截面应符合规范要求

4. 接地要求

o 接地电阻应≤4Ω

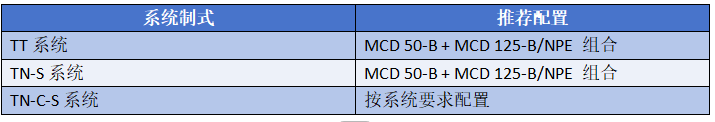

适用系统

为什么选择我们的MCD50系列防雷器？

✅国际标准：满足DIN VDE0675、IEC61643-1标准要求

✅无需退耦：与C类配合无需退耦装置，节省空间

✅低残压：MCD 50-B Up ≤ 1.3kV，保护更彻底

✅节省空间：节省超过45%安装空间

✅NPE专用：MCD 125-B/NPE可作为B/C级NPE保护

✅石墨堆叠技术：多电极石墨堆叠，性能稳定

✅紧凑设计：特别适合小型机房、基站等空间受限场所

✅五年质保：提供五年质量保证及终身技术支持
