产品概述

V20系列浪涌保护器符合VDE 0100-443 (IEC 60364-4-44)标准，根据DIN EN 61643-11的要求，属于II级防雷器（C类保护器）。本产品保护电气设备免受各种电压浪涌的危害，可提供从单模块、双模块到四模块等不同型号，满足各种配电系统的防护需求。

产品系列：

· 单模块 / 双模块 / 四模块等多种型号

· 电压范围从75V到1000V，覆盖低压配电各种电压等级

· V20-3+NPE (II级)专用于TN-C-S、TN-S、TT和IT系统

功能和应用领域

应用场景：

· 建筑物楼层配电箱

· 计算机中心 / 电信机房

· 工业控制柜 / 变频设备

· 医院手术室 / 监护室

· 各类电子设备配电箱

雷电保护区：LPZ1 → 2区交界处

工作原理

V20系列防雷器内含高非线性特性（α > 30）的氧化锌压敏电阻，具有以下优点：

· 响应时间短

· 保护水平低

· 高通流量

· 长寿命

特别当雷击电涌通过保护器后，后续电流不会出现，确保系统安全稳定运行。

过载保护：

如果防雷器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由灰色变为红色，提示需要更换。

技术参数

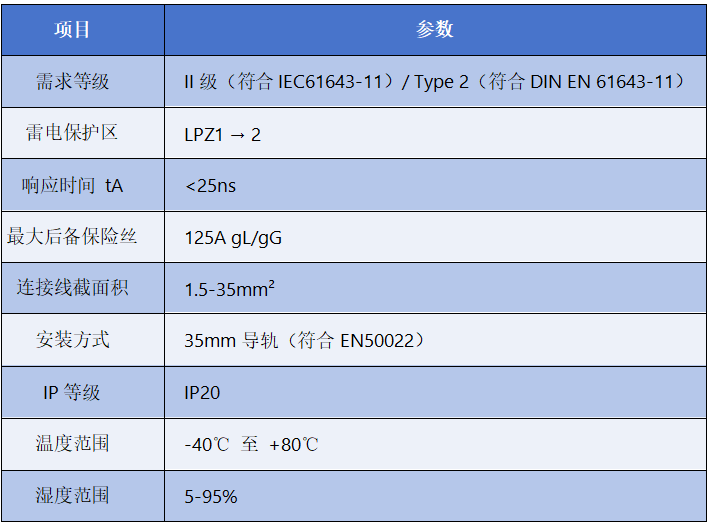

通用参数：

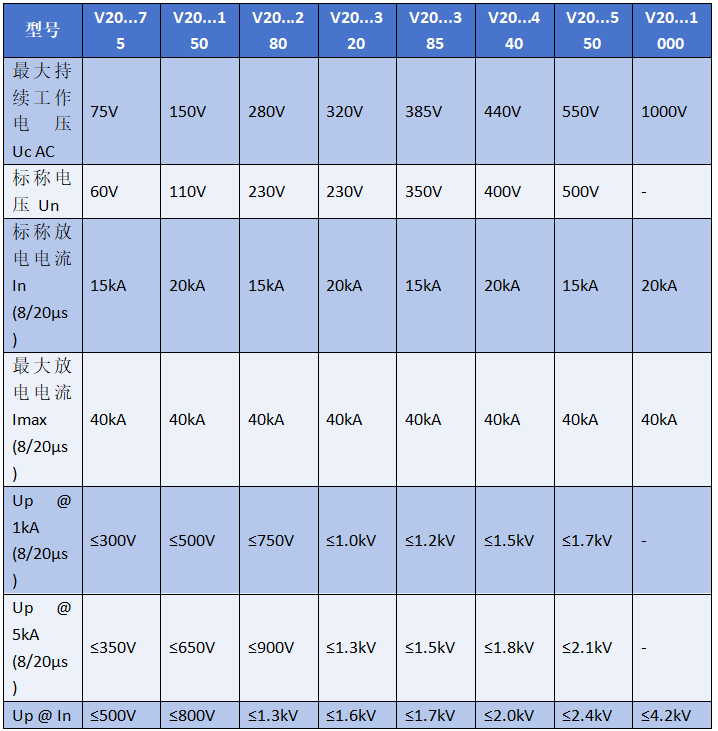

不同电压等级参数：

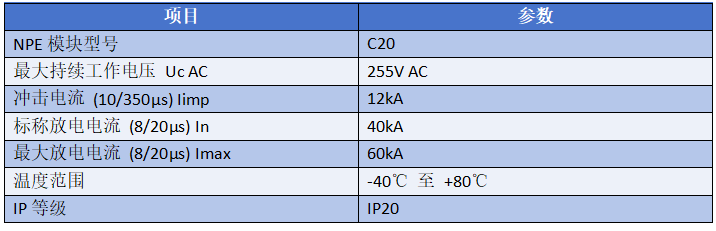

NPE模块参数（用于V20-3+NPE）：

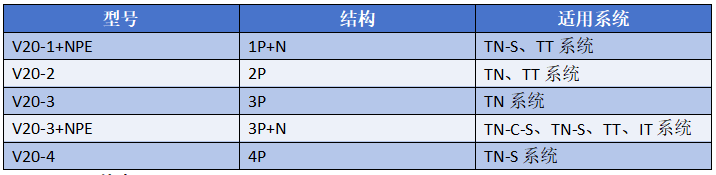

产品系列

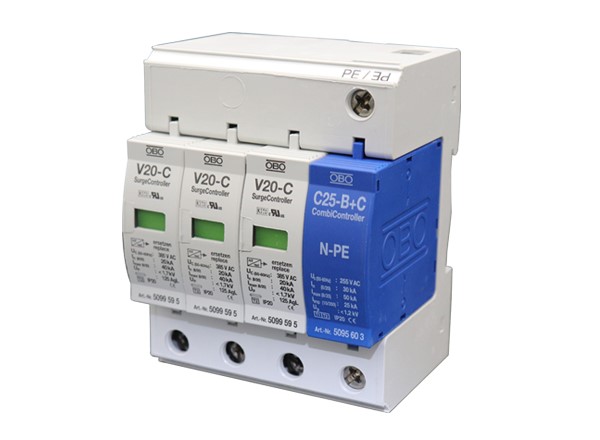

V20-3+NPE特点：

· 专用于多种电网制式的特别防雷器

· 根据DIN VDE 0100, Part 534/A1需求设计

· 简单、安全的安装方式

安装指南

1. 安装方式

o 采用35mm标准导轨安装（符合EN50022）

o 可安装于任何配电箱或开关柜内

2. 接线要求

o 连接线截面积：1.5-35mm²

o 建议采用短、粗、直的连接线

3. 后备保护

o 前端推荐配置125A gL/gG后备保险丝

4. 状态指示

o 正常状态：灰色视窗

o 故障状态：红色视窗（需更换模块）

5. 模块更换

o 模块化设计，可插拔更换

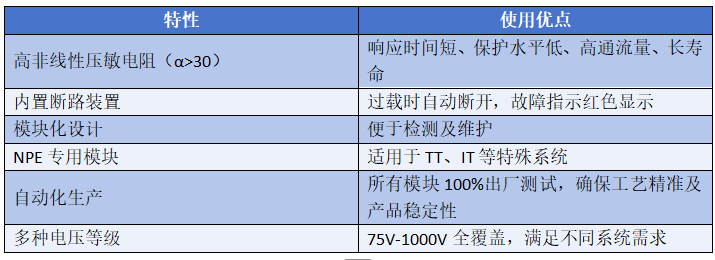

特性与使用优点

适用系统

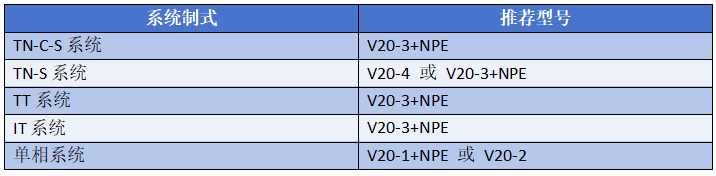

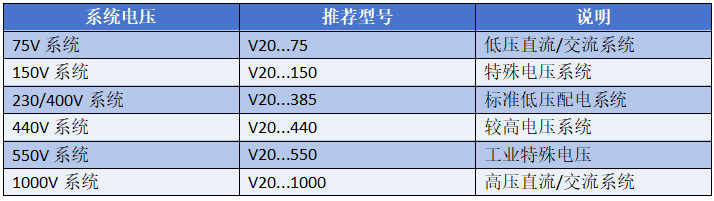

选型指南

为什么选择我们的V20系列防雷器？

✅国际标准：符合IEC61643-11、DIN EN 61643-11、VDE 0100等标准

✅高非线性压敏电阻：α>30，响应快、残压低、通流大、寿命长

✅多种电压等级：75V-1000V全覆盖，满足不同系统需求

✅NPE专用模块：适用于TT、IT等特殊系统

✅内置断路装置：过载自动断开，故障指示红色显示

✅模块化设计：可插拔更换，维护方便

✅自动化生产：100%出厂测试，品质稳定可靠

✅五年质保：提供五年质量保证及终身技术支持
